Het gegalvaniseerde Broodje die van het Rolc Kanaal Machine, het Broodje die van C vormen Purlin Machine met Kettingstransmissie vormen

Plaats van herkomst China
Merknaam TECHWELL
Certificering CE, ISO
Modelnummer Tw-C300
Min. bestelaantal 1 set
Prijs Contact Us
Verpakking Details standaard verpakking
Levertijd 55-65 werkdagen
Betalingscondities 40% T/T vooraf, 60% T/T vóór verzending
Levering vermogen 20 reeksen

Contacteer me voor vrije steekproeven en coupons.

Whatsapp:0086 18588475571

wechatten: 0086 18588475571

Skypen: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
grondstof Verzinkte staalplaat Gewichtscapaciteit van Decoiler 5 ton
Ponsentype Hydraulisch ponsen Nivellerend Apparaat 7 rollen het Nivelleren
Het vormen van Snelheid 015m/min Hydraulische macht 11Kw
Hoog licht

Z gording rolvormen machine

,

Het Broodje dat van CZ Purlin Machine vormt

Laat een bericht achter
Productomschrijving

Het gegalvaniseerde Broodje die van het Rolc Kanaal Machine, het Broodje die van C vormen Purlin Machine met Kettingstransmissie vormen





   C Profieltekening

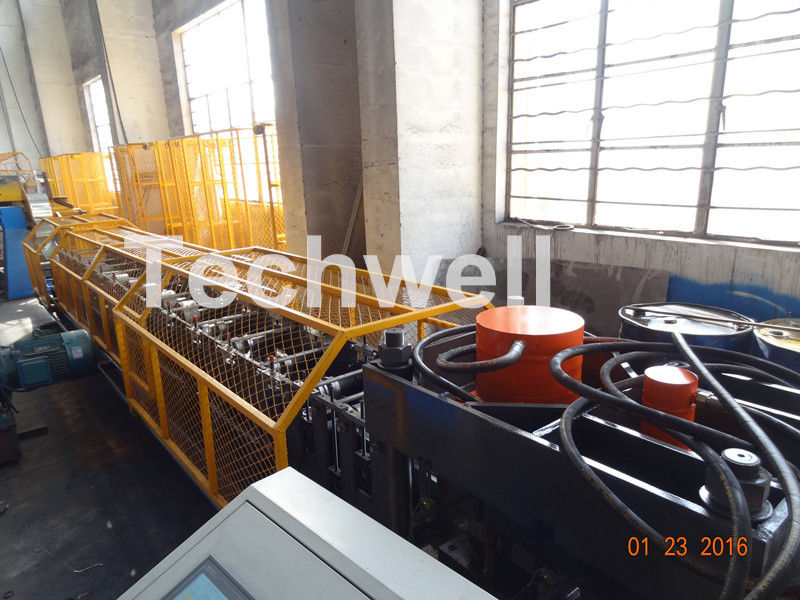

Het gegalvaniseerde Broodje die van het Rolc Kanaal Machine, het Broodje die van C vormen Purlin Machine met Kettingstransmissie vormen 0

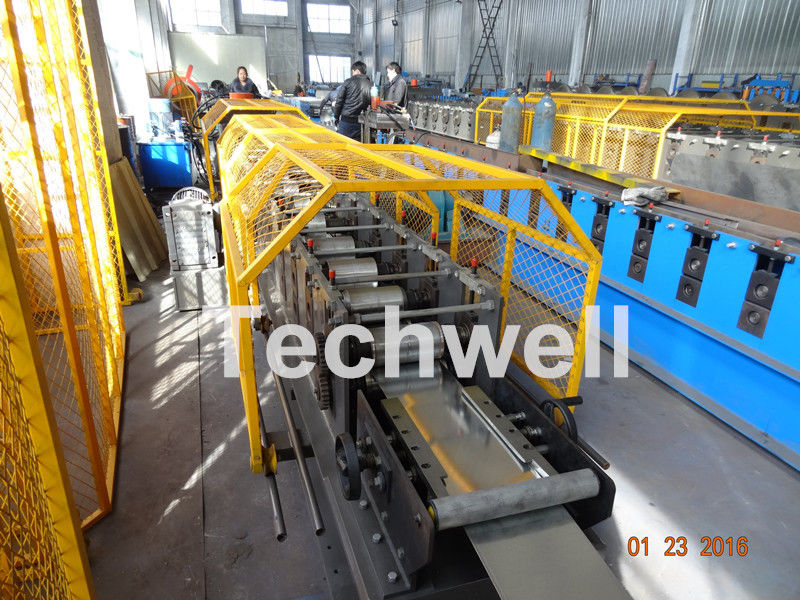

Het gegalvaniseerde Broodje die van het Rolc Kanaal Machine, het Broodje die van C vormen Purlin Machine met Kettingstransmissie vormen 1





   Hoofd Technische Specificaties





 1). 5 ton Handuncoiler

  1. Machinekader: lassenstructuur met geschotene lastingtreatment

  2. Componenten: Basis, remapparaat die, binnengatensteun,/haalt apparaat aan de uitbreiden zich

  3. Gewichtscapaciteit: 5 ton

  4. I.D: 500mm

  5. Max. rolbreedte: 500mm

  6. O.D: Max. 1500mm





 2). Snuifje Voedend & Nivellerend Apparaat

  1. 2 rollensnuifje het voeden, 7 rollen het nivelleren (Hogere 3 rollen, lager 4 rollen)
  2. nivellerende roldiameter: ongeveer Φ 90mm
  3. Nivellerend rolmateriaal: hoogwaardige 40Cr
  4. Thermische behandeling van het nivelleren van rol: de oppervlakte hallo-Frequentie dooft behandeling
  5. Nivellerende motormacht: 4kW





 3). Hydraulische pre-Slaat

  1. Ponsenmatrijs: Cr12 Mov, het doven procédé
  2. De grootte van de ponsenmatrijs: volgens tekening





 4). Hoofdbroodje die Deel vormen

  1. Het vormen van materiële dikte: 1.53.0mm
  2. Het vormen van materieel type: GI of Koolstofstaal
  3. Machinekader: hoogwaardig gelast staal en aanmakende behandeling
  4. Schachtmateriaal: hoogwaardig 45#-staal
  5. Schachtdiameter: Φ 90mm
  6. Het dragen: HRB-lager (Hoogste Chinees merk)
  7. Rolmateriaal: hoogwaardig GCr15-staal, en roloppervlakte met hard chroom ≥ 0.05mm
  8. Het vormen van Post: posten ≈ 16
  9. Het vormen van Snelheid: 0-15m/min exclusief ponsen/het snijden tijd
  10. Het vormen van Motor: ≈18KW
  11. Aandrijvingstype: Kettingoverbrenging
  12. Het vormen van Snelheid: 0-15m/min



 5). Hydraulische Scherpe & Hydraulische Post

  1. Scherp type: hydraulisch knipsel
  2. Wanneer het snijden, machineeinde
  3. scherpe tolerantie: 10m+/1.5mm
  4. Codeur: OMRON-merk
  5. Hydraulische Macht: 11KW



 6). PLC Controlesysteem

  1. De volledige lijn wordt gecontroleerd door ingevoerde PLC, LCD touch screen mens-machine interface. De mensen gaan met PLC interactie aan. Exploitant door het programma te plaatsen om automatisch (programmeerbare controle) aan monitor en controleproces te lopen, de exploitant om de productielijn te controleren en de controleparameters te wijzigen, en toezicht in real time op materiaalstatus, werkende parameters en foutenaanwijzing te bereiken. De lengte van het het werkstuk het digitale plaatsen, regelbare de lengte van het het werkstuk. Toezicht in real time op materiaal werkende status en foutenaanwijzing.
  2. Verrichting: hand/automatisch. Het is geschikt aan onderhoud met het handmodel en er is de bodem van het noodsituatieeinde op het.



 7). Eindlijst

  1. Vorm: De structuur van het staallassen, het rek van de geen-machtsuitgang
  2. Hoeveelheid: 1 stukken





   Belangrijkste onderdelen



Decoiler 1 eenheid
Snuifje het Voeden 1 eenheid
7 rollen het Nivelleren 1 eenheid
Hydraulische pre-Slaat 1 eenheid
Hoofdbroodje die machine vormen 1 eenheid
Hydraulisch scherp apparaat 1 eenheid
Hydraulische Post 1 eenheid
PLC computercontrole 1 eenheid
Outputlijst 1 eenheid





   Toepassingen



C purlin, c gevormde purlin, c-kanaal, lippenkanaal, c-sectie, c-profiel, c-vorm, staalc purlin, c-de structuur van het purlinstaal

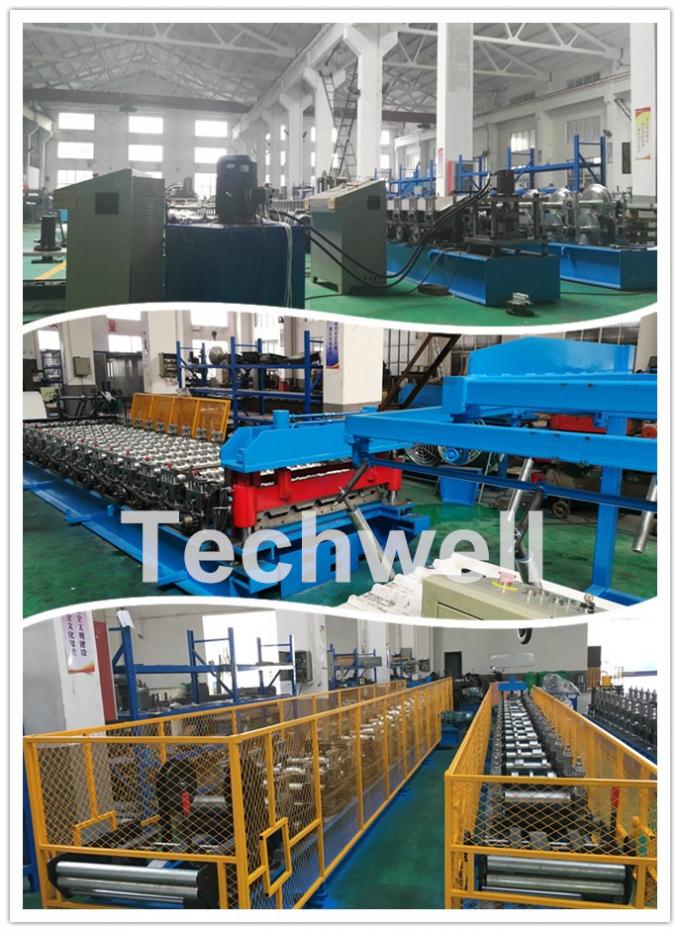

   Meer Machinebeelden

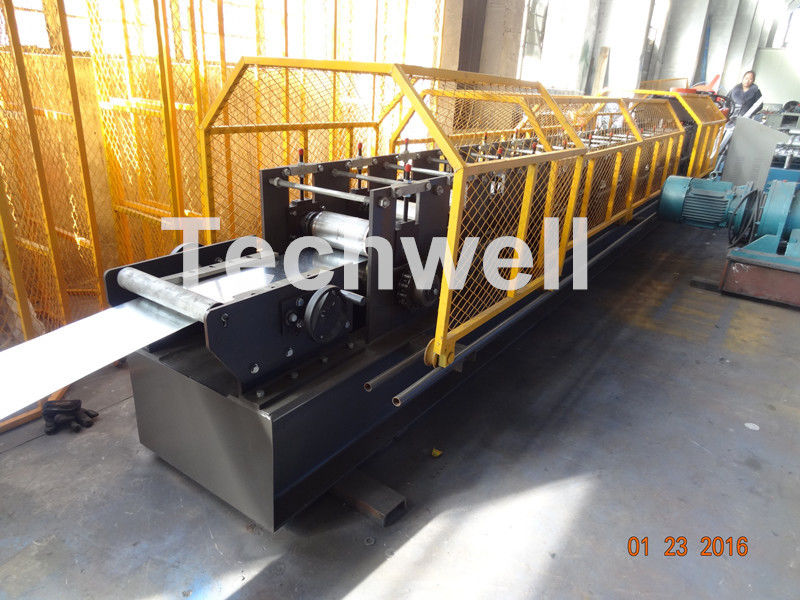

Het gegalvaniseerde Broodje die van het Rolc Kanaal Machine, het Broodje die van C vormen Purlin Machine met Kettingstransmissie vormen 2
