Automatisch PLC het Dienbladbroodje die van de Controlekabel Machine met Servo het Leiden Apparaat vormen

China Automatisch PLC het Dienbladbroodje die van de Controlekabel Machine met Servo het Leiden Apparaat vormen leverancier
Automatisch PLC het Dienbladbroodje die van de Controlekabel Machine met Servo het Leiden Apparaat vormen leverancier Automatisch PLC het Dienbladbroodje die van de Controlekabel Machine met Servo het Leiden Apparaat vormen leverancier Automatisch PLC het Dienbladbroodje die van de Controlekabel Machine met Servo het Leiden Apparaat vormen leverancier Automatisch PLC het Dienbladbroodje die van de Controlekabel Machine met Servo het Leiden Apparaat vormen leverancier

Grote Afbeelding :  Automatisch PLC het Dienbladbroodje die van de Controlekabel Machine met Servo het Leiden Apparaat vormen

Productdetails:

Plaats van herkomst: China
Merknaam: TECHWELL
Certificering: CE, ISO
Modelnummer: Tw-CBT300

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal: 1 set
Prijs: Contact us
Verpakking Details: naakt pakket
Levertijd: 60-80 werkdagen
Betalingscondities: 40% T/T vooraf, 60% T/T vóór verzending
Levering vermogen: 10 sets
Contact Now
Gedetailleerde productomschrijving
Materiële Dikte: 1.02.5mm Het vormen van Posten: ongeveer 18 posten
Hoofdmacht: 15KW Schachtdiameter: 80mm
Control System: Automatisch PLC Controlesysteem Opbrengststerkte: 230-300Mpa

Automatisch PLC het Dienbladbroodje die van de Controlekabel Machine met Afzonderlijk Dringend Ponsen, Servo het Leiden Apparaat vormen

   Inleiding

Het broodje die van het kabeldienblad machine vormen wordt gebruikt om bladmetaal te produceren door ononderbroken koude te rollen. Dit type die van gekleurde tegel machine vormen is samengesteld decoiler, pront-Snijdend apparaat, het voeden apparaat, machinebasis, ponsenapparaat, broodje die eenheid vormen, en het achter scherpe apparaat, looppas dient uit, hydraulisch systeem en elektronisch controlesysteem in.

   De hoofd Technische Specificaties van Kabeldienblad rollen Eerstgenoemde

1). 7 ton Hydraulische Decoiler

1. Machinekader: lassenstructuur met geschotene lastingtreatment
2. Beschrijving: Zet de rol aan de doorn, zal de hydraulische cilinder de rol aanhalen.
3. Begin de machine, zal de motor de doorn eerst drijven, dan zal de staalplaat aan het nivelleren worden vrijgegeven
4. Elektrische het bevrijden rol, het hydraulische uitbreiden zich, spanning
5. I.D: 508mm, 610mm
6. Gewichtscapaciteit: 7 ton
7. Motormacht: 5.5KW
8. Hydraulisch systeemmacht: 3.0KW

2). Nivellerend Apparaat

1. 2 rollensnuifje het voeden, 7 rollen het nivelleren
2. Nivellerende roldiameter: ongeveer Φ 90mm
3. Nivellerend rolmateriaal: hoogwaardige 40Cr
4. Thermische behandeling van het nivelleren van rol: de oppervlakte hallo-Frequentie dooft behandeling
5. Nivellerende motormacht: 4 kW

3). Servo het Voeden Machine

1. Servomotormacht: 3KW
2. Servomotormerk: YASKAWA (JAPAN)
3. Om nauwkeurig te eisen voed het blad in ponsenmachine volgens het vastgestelde programma

4). Hydraulische pre-Slaat Machine

1. Ponsenmatrijs: Cr12 Mov, het doven procédé
2. De grootte van de ponsenmatrijs: volgens tekening
3. Ponsenmacht: 15KW
4. Ponsen door PLC wordt gecontroleerd die

5). Het hoofdbroodje die van het Kabeldienblad Machine vormen

1. Het vormen van materiële dikte: 1.02.5mm
2. Het vormen van materieel type: GI of Koolstofstaal
3. Machinekader: hoogwaardig gelast staal en aanmakende behandeling
4. Schachtmateriaal: 40Cr hoogwaardige Staal aanmakende behandeling (HB220-260)
5. Schachtdiameter: Φ 70mm
6. Rolmateriaal: hoogwaardig GCr15-staal, en roloppervlakte met hard chroom ≥ 0.05mm
7. Het vormen van Post: posten ≈ 18
8. Het vormen van Snelheid: 0-15m/min exclusief ponsen/het snijden tijd
9. Het vormen van Motor: ≈15KW
10. Grootteaanpassing: elektromachtsaanpassing
11. Aandrijvingstype: Kettingoverbrenging

6). Hydraulische Scherpe & Hydraulische Post

1.Cutting type: Hydraulisch post-Knipsel die na broodje vormen zich,
2. Wanneer het Snijden, Machineeinde
3. Scherp bladmateriaal: Cr12Mov, doof behandeling, HRC58-62
4. Hydraulische Postmacht: 15 kW

7). PLC Controlesysteem

1. Keurt PLC controletechnologie goed, past de frequentie snelheidstechnologie aan, realiseert de automatische productie.
2. Verstrek het goede mens en machinescherm, dat de partijen, de plaatlengte, en de hoeveelheid kan plaatsen.
3. Bewerkingstype: Wat betreft het scherm + Knoop
4. Het gebruiken van codeur om het aantal te berekenen en het meten van de lengte
5. Elektrocontrole: PLC het systeem van de frequentiecontrole met touch screen
6. PLC: PANASONIC-Merk
7. Codeur: OMRON-Merk
8. Grootte van PLC controleraad: 700mm (l) x (h) x 1000mm 300mm (w)

8). Eindlijst

1. Het wordt gebruikt om de gebeëindigde panelen te steunen
2. De lijst die wij is 1 stuk met lengte van 2000mm hebben geleverd, kan het panelen met 10000mm bij normale voorwaarde steunen
3. Het kader van verdediger wordt gelast door vierkant-staal
4. Het eenvoudige type van niet-machtslijst

   Belangrijkste onderdelen


Componenten van het Broodje die van het Kabeldienblad Machine vormenHoeveelheid
7 ton Hydraulische Uncoiler1 eenheid
7 rollen het Nivelleren1 eenheid
Het servo Voeden1 eenheid
Hydraulisch Ponsen1 eenheid
Hoofdbroodje die Machine vormen1 eenheid
Hydraulisch Knipsel1 eenheid
PLC Elektrocontroleraad1 eenheid
Hydraulische Posten1 eenheid
De looppas dient uit in1 eenheid

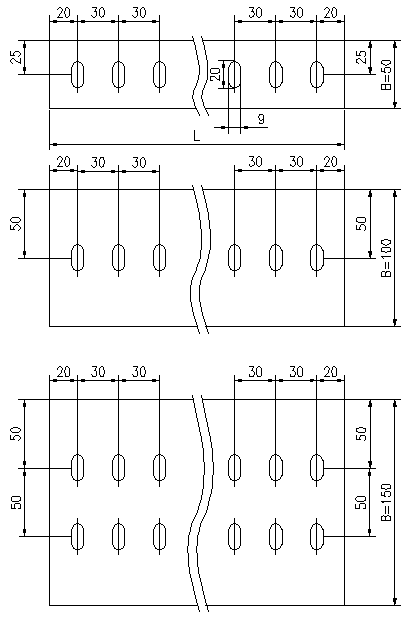

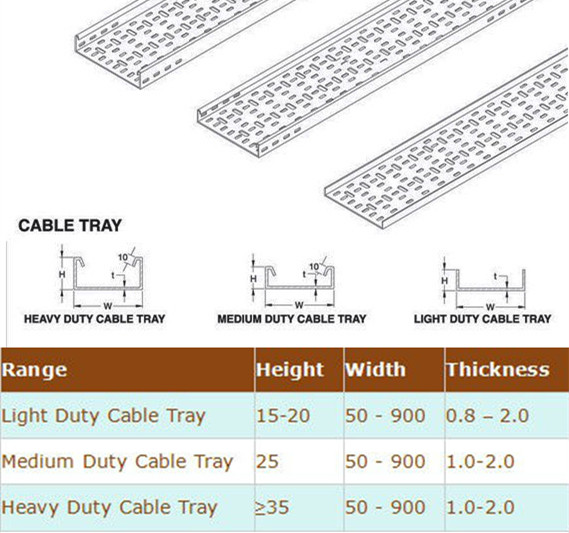

   De Tekening van het verwijzingsprofiel

Automatisch PLC het Dienbladbroodje die van de Controlekabel Machine met Servo het Leiden Apparaat vormen
Automatisch PLC het Dienbladbroodje die van de Controlekabel Machine met Servo het Leiden Apparaat vormen

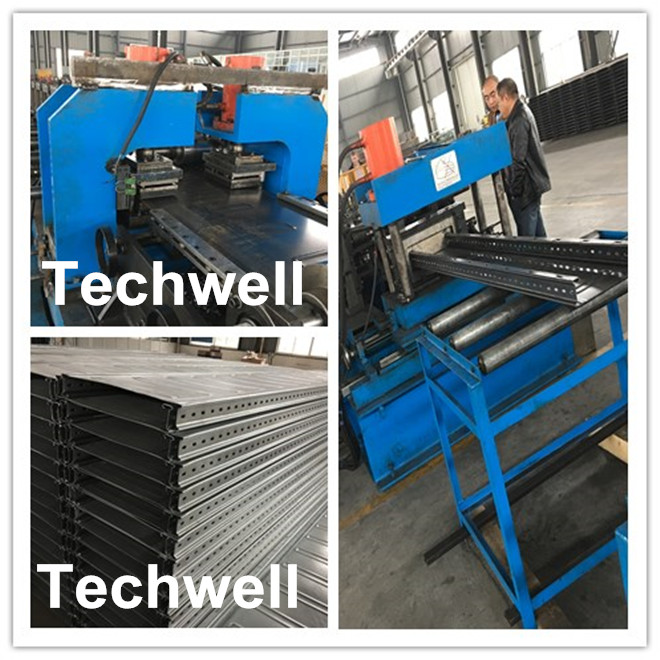

   Machinebeelden

Automatisch PLC het Dienbladbroodje die van de Controlekabel Machine met Servo het Leiden Apparaat vormen
