Autoomschakeling die tussen 150 en 300mm het Profielbroodje van het Kabeldienblad Machine vormt

Plaats van herkomst China
Merknaam TECHWELL
Certificering CE, ISO
Modelnummer Tw-CBT300
Min. bestelaantal 1 set
Prijs Contatc us
Verpakking Details standaard verpakking
Levertijd 60-80 werkdagen
Betalingscondities 40% T/T vooraf, 60% T/T vóór verzending
Levering vermogen 10 sets

Contacteer me voor vrije steekproeven en coupons.

Whatsapp:0086 18588475571

wechatten: 0086 18588475571

Skypen: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Materiële Dikte 1.52.5mm het voeden type Het servo Voeden
Nivellerend Apparaat 7 rollen het Nivelleren Het vormen van Posten ongeveer 18 posten
Control System Automatisch PLC Controlesysteem Opbrengststerkte 230-300Mpa
Hoog licht

Kabeldienblad die Machine maken

,

kabel lade productie machine

Laat een bericht achter
Productomschrijving

Autoomschakeling tussen 150 en 300mm het Profiel dat van het Kabeldienblad Machine/Kabelladderbroodje vormt dat Machine vormt



   De hoofd Technische Specificaties van Kabeldienblad rollen Eerstgenoemde



1). 4 ton Hydraulische Decoiler

1. Machinekader: lassenstructuur met geschotene lastingtreatment
2. Beschrijving: Zet de rol aan de doorn, zal de hydraulische cilinder de rol aanhalen.
3. Begin de machine, zal de motor de doorn eerst drijven, dan zal de staalplaat aan het nivelleren worden vrijgegeven
4. Elektrische het bevrijden rol, het hydraulische uitbreiden zich, spanning
5. I.D: 508mm, 610mm
6. Gewichtscapaciteit: 4 ton
7. Motormacht: 4.0KW
8. Hydraulisch systeemmacht: 3.0KW

2). Nivellerend Apparaat

1. 2 rollensnuifje het voeden, 7 rollen het nivelleren
2. Nivellerende roldiameter: ongeveer Φ 90mm
3. Nivellerend rolmateriaal: hoogwaardige 40Cr
4. Thermische behandeling van het nivelleren van rol: de oppervlakte hallo-Frequentie dooft behandeling
5. Nivellerende motormacht: 4 kW

3). Servo het Voeden Machine

1. Servomotormacht: 3KW
2. Servomotormerk: YASKAWA (JAPAN)
3. Om nauwkeurig te eisen voed het blad in ponsenmachine volgens het vastgestelde programma

4). Hydraulische pre-Slaat Machine

1. Ponsenmatrijs: Cr12 Mov, het doven procédé
2. De grootte van de ponsenmatrijs: volgens tekening
3. Ponsenmacht: 15KW
4. Ponsen door PLC wordt gecontroleerd die

5). Het hoofdbroodje dat van het Kabeldienblad Machine vormt

1. Het vormen van materiële dikte: 1.02.5mm
2. Het vormen van materieel type: GI of Koolstofstaal
3. Machinekader: hoogwaardig gelast staal en aanmakende behandeling
4. Schachtmateriaal: 40Cr hoogwaardige Staal aanmakende behandeling (HB220-260)
5. Schachtdiameter: Φ 70mm
6. Rolmateriaal: hoogwaardig GCr15-staal, en roloppervlakte met hard chroom ≥ 0.05mm
7. Het vormen van Post: posten ≈ 18
8. Het vormen van Snelheid: 0-15m/min exclusief ponsen/het snijden tijd
9. Het vormen van Motor: ≈15KW
10. Grootteaanpassing: elektromachtsaanpassing
11. Aandrijvingstype: Kettingoverbrenging

6). Hydraulische Scherpe & Hydraulische Post

1.Cutting type: Hydraulisch post-Knipsel dat na broodje vormt zich,
2. Wanneer het Snijden, Machineeinde
3. Scherp bladmateriaal: Cr12Mov, doof behandeling, HRC58-62
4. Hydraulische Postmacht: 15 kW





   Belangrijkste onderdelen



Componenten van het Broodje dat van het Kabeldienblad Machine vormt Hoeveelheid
4 ton Hydraulische Uncoiler 1 eenheid
7 rollen het Nivelleren 1 eenheid
Het servo Voeden 1 eenheid
Hydraulisch Ponsen 1 eenheid
Hoofdbroodje dat Machine vormt 1 eenheid
Hydraulisch Knipsel 1 eenheid
PLC Elektrocontroleraad 1 eenheid
Hydraulische Posten 1 eenheid
De looppas dient uit in 1 eenheid





   De Tekening van het verwijzingsprofiel



 Autoomschakeling die tussen 150 en 300mm het Profielbroodje van het Kabeldienblad Machine vormt 0

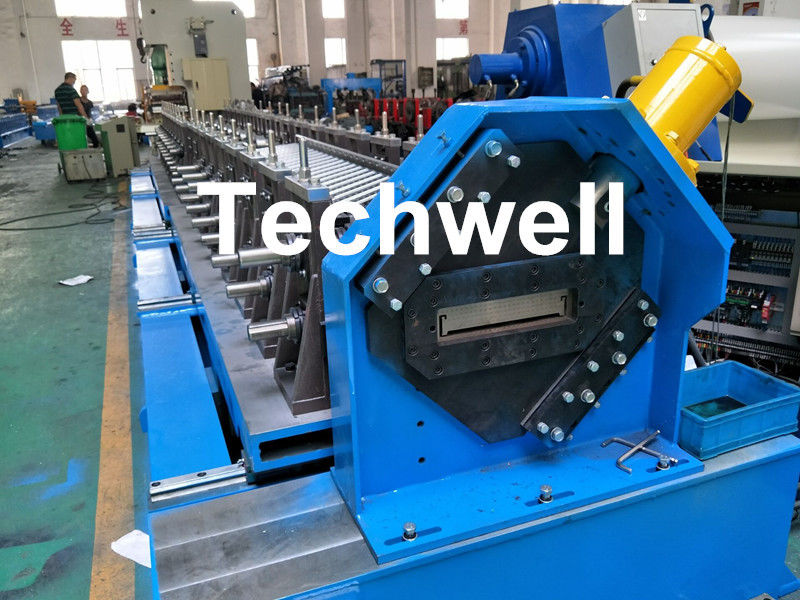

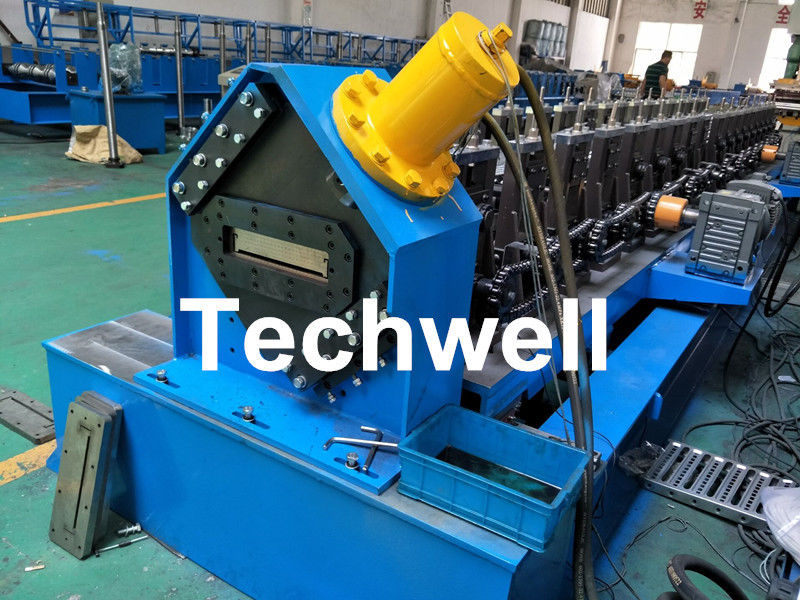

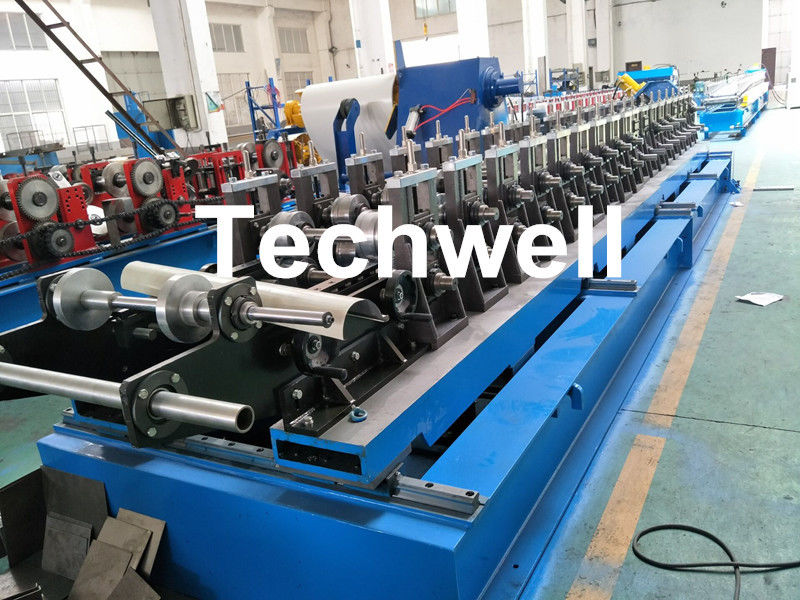

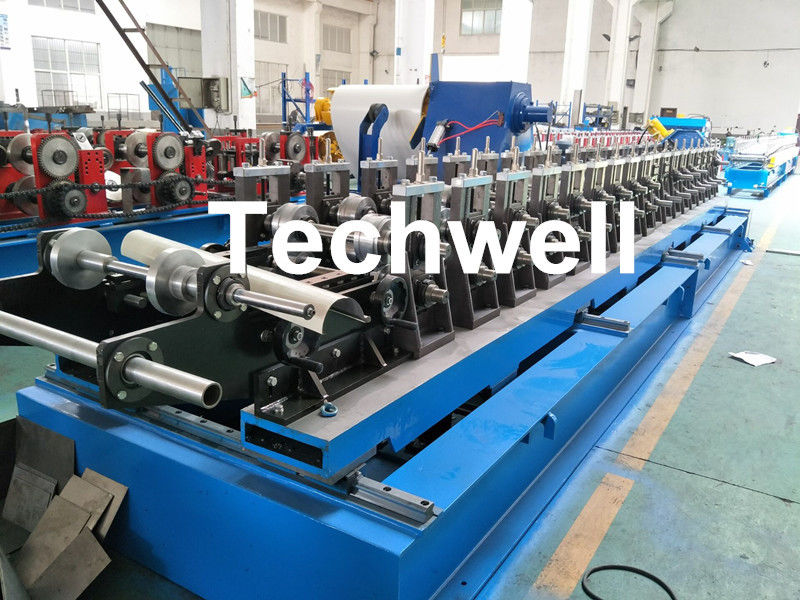

   Machinebeelden



Autoomschakeling die tussen 150 en 300mm het Profielbroodje van het Kabeldienblad Machine vormt 1
