Opslagpallet die en Recht Broodje opschorten rekken die Machine voor 80/90/100/120mm Rechte Rekprofielen vormen

China Opslagpallet die en Recht Broodje opschorten rekken die Machine voor 80/90/100/120mm Rechte Rekprofielen vormen leverancier
Opslagpallet die en Recht Broodje opschorten rekken die Machine voor 80/90/100/120mm Rechte Rekprofielen vormen leverancier Opslagpallet die en Recht Broodje opschorten rekken die Machine voor 80/90/100/120mm Rechte Rekprofielen vormen leverancier Opslagpallet die en Recht Broodje opschorten rekken die Machine voor 80/90/100/120mm Rechte Rekprofielen vormen leverancier Opslagpallet die en Recht Broodje opschorten rekken die Machine voor 80/90/100/120mm Rechte Rekprofielen vormen leverancier

Grote Afbeelding :  Opslagpallet die en Recht Broodje opschorten rekken die Machine voor 80/90/100/120mm Rechte Rekprofielen vormen

Productdetails:

Plaats van herkomst: China
Merknaam: TECHWELL
Certificering: CE, ISO
Modelnummer: R90-120

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal: 1 set
Verpakking Details: naakt pakket
Levertijd: 70 werkdagen
Contact Now
Gedetailleerde productomschrijving
Materiële Dikte: 1.52.5mm Profielmodel: R80-120
Het vormen van Post: 16 Hoofdmacht: 15KW
Hydraulische macht: 5.5Kw Rolmateriaal: Gcr15 Staal

Opslagpallet die en Recht Broodje opschorten rekken die Machine voor 80/90/100/120mm Rechte Rekprofielen vormen

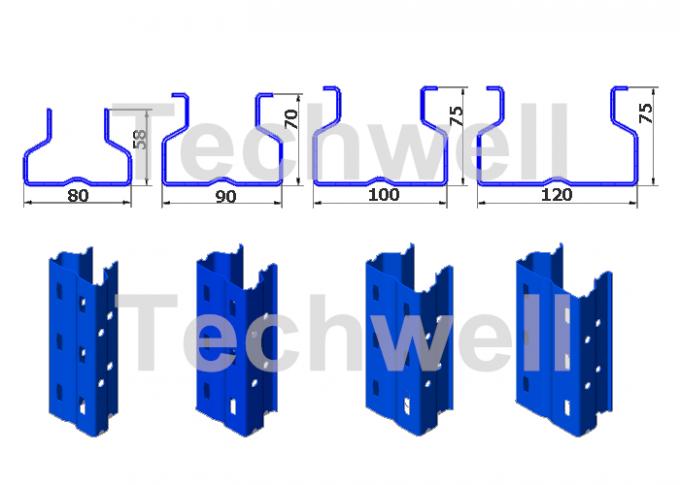

   A). De rechte Tekening van het het Stukprofiel van het Rekwerk

Opslagpallet die en Recht Broodje opschorten rekken die Machine voor 80/90/100/120mm Rechte Rekprofielen vormen

Opslagpallet die en Recht Broodje opschorten rekken die Machine voor 80/90/100/120mm Rechte Rekprofielen vormen





   A). Hoofdspecificaties





   1).  4 ton Handuncoiler

  1. Machinekader: lassenstructuur met geschotene lastingtreatment

  2. Componenten: Basis, remapparaat die, binnengatensteun,/haalt apparaat aan de uitbreiden zich

  3. Gewichtscapaciteit van Decoiler: 4Ton maximum

  4. Binnendiameter van rol: 508mm



  2). 7 rol Nivellerende Machine

  1. 2 rollensnuifje het voeden, 7 rollen het nivelleren
  2. nivellerende roldiameter: ongeveer Φ 90mm
  3. Nivellerend rolmateriaal: hoogwaardige 40Cr
  4. Thermische behandeling van het nivelleren van rol: de oppervlakte hallo-Frequentie dooft behandeling
  5. Nivellerende motormacht: 3kW



  3). Servo het Voeden Machine

  1.   Servomotormacht: 3KW
  2.   Servomotormerk: YASKAWA (JAPAN)
  3.   Om nauwkeurig te eisen voed het blad in ponsenmachine volgens het vastgestelde programma



  4). Jh21-80 persmachine

  1. Model: Jh21-80
  2. Ponsendruk: 80 ton
  3. De grootte van de ponsenvorm: volgens tekening
  4. Ponsenvorm: 1 reeks



  5). Hoofd Recht het Rekken Broodje die Machine vormen

  1.  Het vormen van materiële dikte: 1.52.5mm
  2.  Het vormen van materieel type: GI
  3.  Machinekader: hoogwaardig gelast staal en aanmakende behandeling
  4.  Het vormen van Motor: ≈15KW
  5.  Aandrijvingstype: Versnellingsbakaandrijving
  6.  Schachtmateriaal: 40Cr hoogwaardige Staal aanmakende behandeling (HB220-260)
  7.  Schachtdiameter: Φ 75mm
  8.  Het dragen: HRB-lager (Hoogste Chinees merk)



  6). Hydraulische Scherpe & Hydraulische Post

  1. Scherp type: Hydraulisch post-Knipsel die na broodje vormen zich,
  2. Wanneer het Snijden, Machineeinde
  3. Scherp bladmateriaal: Cr12Mov, doof behandeling, HRC58-62
  4. Hydraulische Postmacht: 5,5kW



  7). PLC Controlesysteem

  1. De volledige lijn wordt gecontroleerd door ingevoerde PLC, LCD touch screen mens-machine interface. De mensen gaan met PLC interactie aan. Exploitant door het programma te plaatsen om automatisch (programmeerbare controle) aan monitor en controleproces te lopen, de exploitant om de productielijn te controleren en de controleparameters te wijzigen, en toezicht in real time op materiaalstatus, werkende parameters en foutenaanwijzing te bereiken. De lengte van het het werkstuk het digitale plaatsen, regelbare de lengte van het het werkstuk. Toezicht in real time op materiaal werkende status en foutenaanwijzing.
  2. Verrichting: hand/automatisch. Het is geschikt aan onderhoud met het handmodel en er is de bodem van het noodsituatieeinde op het.



  8). Eindlijst

  1. Vorm: De structuur van het staallassen, het rek van de geen-machtsuitgang
  2. Hoeveelheid: 1 stuk

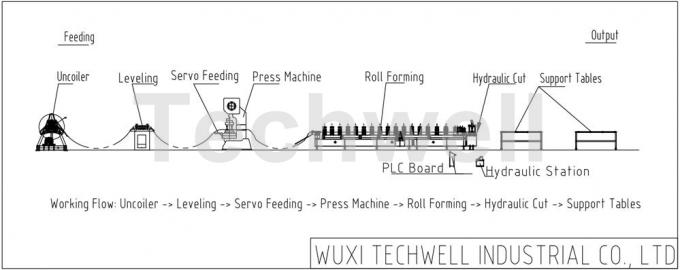

   C). Lay-out die van Kabeldienblad Machine vormen



Opslagpallet die en Recht Broodje opschorten rekken die Machine voor 80/90/100/120mm Rechte Rekprofielen vormen



   D). Belangrijkste onderdelen



 Componenten van Recht Rekbroodje die Machine vormen                      Hoeveelheid
 4 ton Uncoiler                        1 eenheid
 7 rollen het Nivelleren                        1 eenheid
 Het servo Voeden                        1 eenheid
 Jh21-80 persmachine                        1 eenheid
 Hoofdbroodje die Machine vormen                        1 eenheid
 Hydraulisch Knipsel                        1 eenheid
 PLC Elektrocontroleraad                        1 eenheid
 Hydraulische Posten                        1 eenheid
 De looppas dient uit in                        1 eenheid

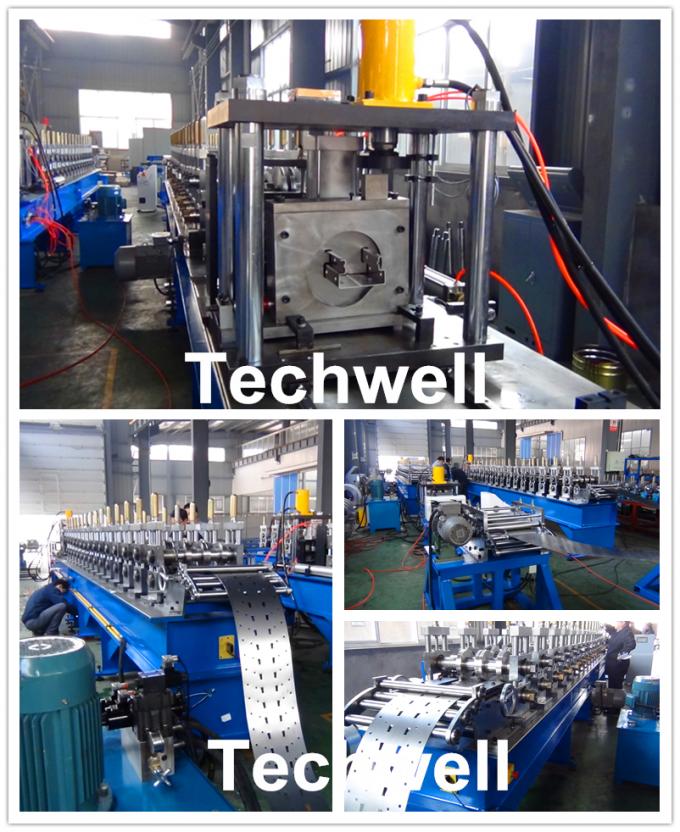

   E). Meer Foto's van Recht Broodje die Machine vormen



Opslagpallet die en Recht Broodje opschorten rekken die Machine voor 80/90/100/120mm Rechte Rekprofielen vormen

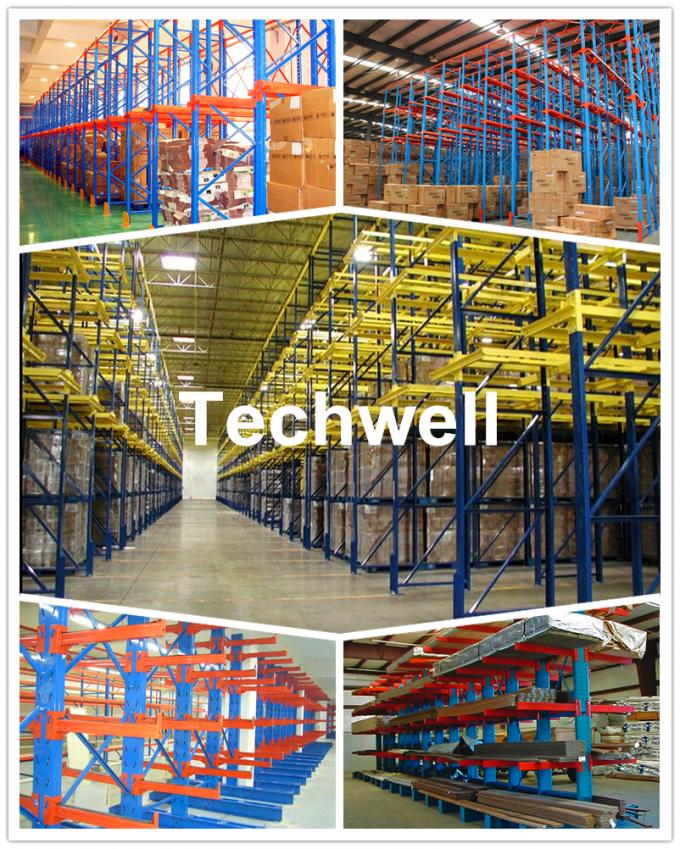

   F). Het rekken Systeem



Opslagpallet die en Recht Broodje opschorten rekken die Machine voor 80/90/100/120mm Rechte Rekprofielen vormen
