Plaats van herkomst:
China
Merknaam:
TECHWELL
Certificering:
CE, ISO
Modelnummer:
Tw-CBT300
Contacteer ons
Het Dienblad die van de ladderkabel Machine voor 0-15m/min maken die Snelheid met 300mpa-Opbrengststerkte vormen
Hoofd Technische Specificaties
1). 7 ton Hydraulische Decoiler
1. Machinekader: lassenstructuur met geschotene lastingtreatment
2. Beschrijving: Zet de rol aan de doorn, zal de hydraulische cilinder de rol aanhalen.
3. Begin de machine, zal de motor de doorn eerst drijven, dan zal de staalplaat aan het nivelleren worden vrijgegeven
4. Elektrische het bevrijden rol, het hydraulische uitbreiden zich, spanning
5. I.D: 508mm, 610mm
6. Gewichtscapaciteit: 7 ton
7. Motormacht: 5.5KW
8. Hydraulisch systeemmacht: 3.0KW
2). Nivellerend Apparaat
1. 2 rollensnuifje het voeden, 7 rollen het nivelleren
2. Nivellerende roldiameter: ongeveer Φ 90mm
3. Nivellerend rolmateriaal: hoogwaardige 40Cr
4. Thermische behandeling van het nivelleren van rol: de oppervlakte hallo-Frequentie dooft behandeling
5. Nivellerende motormacht: 4 kW
3). Servo het Voeden Machine
1. Servomotormacht: 3KW
2. Servomotormerk: YASKAWA (JAPAN)
3. Om nauwkeurig te eisen voed het blad in ponsenmachine volgens het vastgestelde programma
4). Hydraulische pre-Slaat Machine
1. Ponsenmatrijs: Cr12 Mov, het doven procédé
2. De grootte van de ponsenmatrijs: volgens tekening
3. Ponsenmacht: 15KW
4. Ponsen door PLC wordt gecontroleerd die
5). Het hoofdbroodje die van het Kabeldienblad Machine vormen
1. Het vormen van materiële dikte: 1.02.5mm
2. Het vormen van materieel type: GI of Koolstofstaal
3. Machinekader: hoogwaardig gelast staal en aanmakende behandeling
4. Schachtmateriaal: 40Cr hoogwaardige Staal aanmakende behandeling (HB220-260)
5. Schachtdiameter: Φ 70mm
6. Rolmateriaal: hoogwaardig GCr15-staal, en roloppervlakte met hard chroom ≥ 0.05mm
7. Het vormen van Post: posten ≈ 18
8. Het vormen van Snelheid: 0-15m/min exclusief ponsen/het snijden tijd
9. Het vormen van Motor: ≈15KW
10. Grootteaanpassing: elektromachtsaanpassing
11. Aandrijvingstype: Kettingoverbrenging
6). Hydraulische Scherpe & Hydraulische Post
1.Cutting type: Hydraulisch post-Knipsel die na broodje vormen zich,
2. Wanneer het Snijden, Machineeinde
3. Scherp bladmateriaal: Cr12Mov, doof behandeling, HRC58-62
4. Hydraulische Postmacht: 15kW
7). PLC Controlesysteem
1. Keurt PLC controletechnologie goed, past de frequentie snelheidstechnologie aan, realiseert de automatische productie.
2. Verstrek het goede mens en machinescherm, dat de partijen, de plaatlengte, en de hoeveelheid kan plaatsen.
3. Bewerkingstype: Wat betreft het scherm + Knoop
4. Het gebruiken van codeur om het aantal te berekenen en het meten van de lengte
5. Elektrocontrole: PLC het systeem van de frequentiecontrole met touch screen
6. PLC: PANASONIC-Merk
7. Codeur: OMRON-Merk
8. Grootte van PLC controleraad: 700mm (l) x (h) x 1000mm 300mm (w)
8). Eindlijst
1. Het wordt gebruikt om de gebeëindigde panelen te steunen
2. De lijst die wij is 1 stuk met lengte van 2000mm hebben geleverd, kan het panelen met 10000mm bij normale voorwaarde steunen
3. Het kader van verdediger wordt gelast door vierkant-staal
4. Het eenvoudige type van niet-machtslijst
Werkende Stroomgrafiek
Decoiling - Het leiden & het Nivelleren - Ponsen - Broodje het Vormen zich - Hydraulisch Knipsel - Eindlijst
Belangrijkste onderdelen
Componenten van het Broodje die van het Kabeldienblad Machine vormen | Hoeveelheid |
7 ton Hydraulische Uncoiler | 1 eenheid |
7 rollen het Nivelleren | 1 eenheid |
Het servo Voeden | 1 eenheid |
Hydraulisch Ponsen | 1 eenheid |
Hoofdbroodje die Machine vormen | 1 eenheid |
Hydraulisch Knipsel | 1 eenheid |
PLC Elektrocontroleraad | 1 eenheid |
Hydraulische Posten | 1 eenheid |
De looppas dient uit in | 1 eenheid |
De gebeëindigde Producten van het Kabeldienblad
Applicatons
Kabeldienblad, kabelladder, kabelprofiel, dienbladprofiel

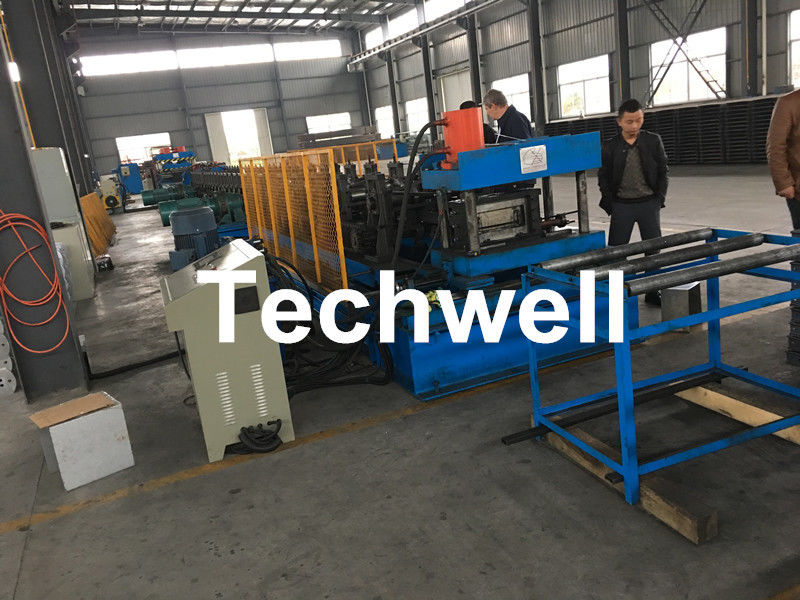

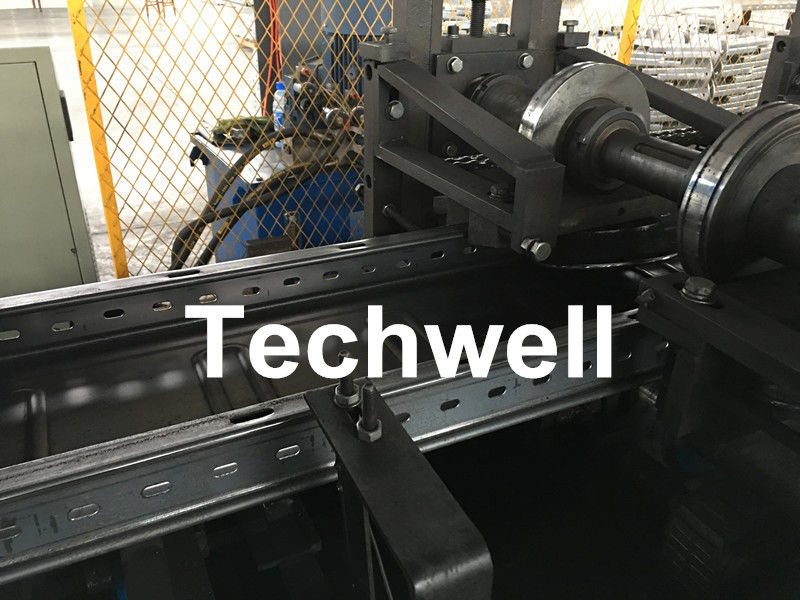

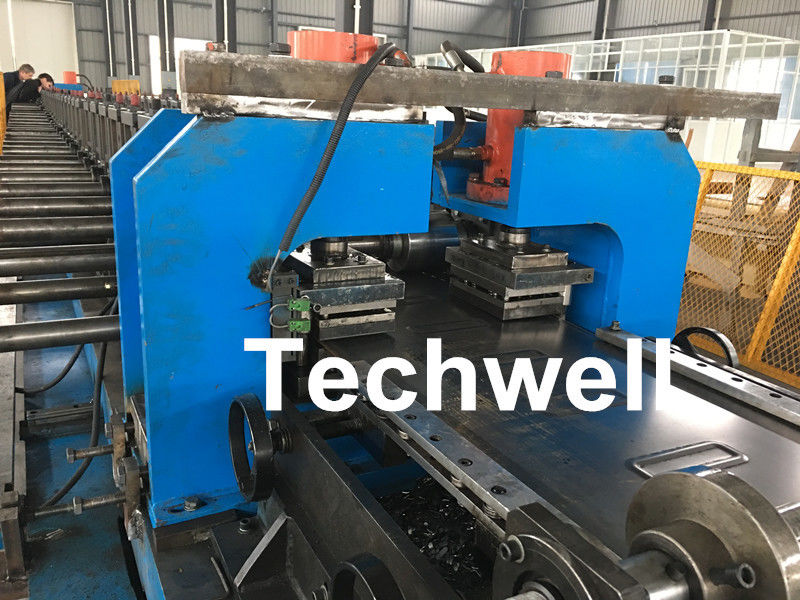

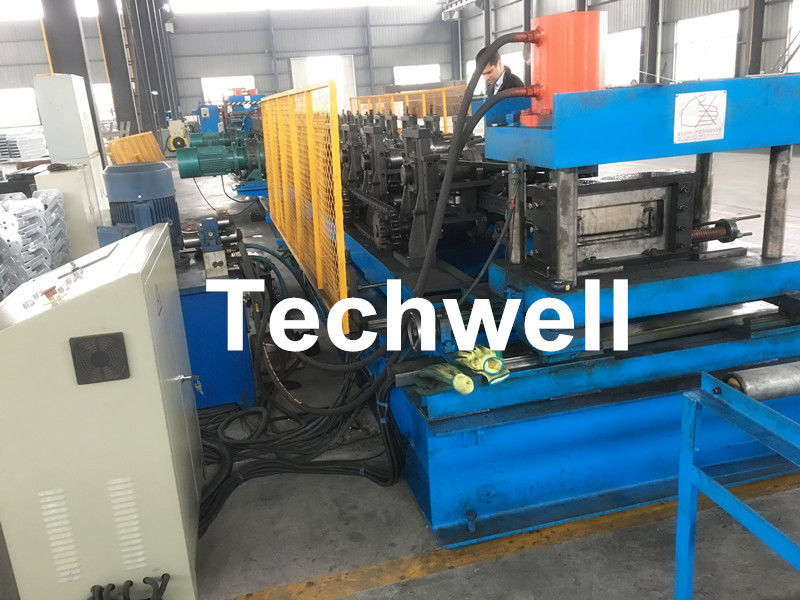

Machinebeelden
