15 kW die Motormacht vormen walsen het Vormen van Machine om de Bladen van het het Dienbladprofiel van de Staalkabel Uit te vaardigen koud

15 kW die Motormacht vormen walsen het Vormen van Machine om de Bladen van het het Dienbladprofiel van de Staalkabel Uit te vaardigen koud

Kabeldienblad die Machine maken

kabel lade productie machine

Plaats van herkomst:

China

Merknaam:

TECHWELL

Certificering:

CE, ISO

Modelnummer:

Tw-CBT300

Contacteer ons

Verzoek om een Citaat
Productdetails
Materiële Dikte:
1.52.5mm
Het vormen van Motor:
15KW
Hydraulische macht:
11Kw
Het werk snelheid:
Ongeveer 0-15m/min
Het vormen van Posten:
ongeveer 18 posten
Control System:
Automatisch PLC Controlesysteem
Productomschrijving

15 kW die Motormacht vormen walsen het Vormen van Machine om de Bladen van het het Dienbladprofiel van de Staalkabel Uit te vaardigen koud

   Inleiding

Het broodje dat van het kabeldienblad machine vormt wordt gebruikt om bladmetaal te produceren door ononderbroken koude te rollen. Dit type dat van gekleurde tegel machine vormt is samengesteld decoiler, pront-Snijdend apparaat, het voeden apparaat, machinebasis, ponsenapparaat, broodje dat eenheid vormt, en het achter scherpe apparaat, looppas dient uit, hydraulisch systeem en elektronisch controlesysteem in.


   Hoofd Technische Specificaties

1). 4 ton Hydraulische Decoiler
1. Machinekader: lassenstructuur met geschotene lastingtreatment
2. Beschrijving: Zet de rol aan de doorn, zal de hydraulische cilinder de rol aanhalen.
3. Begin de machine, zal de motor de doorn eerst drijven, dan zal de staalplaat aan het nivelleren worden vrijgegeven
4. Elektrische het bevrijden rol, het hydraulische uitbreiden zich, spanning
5. I.D: 508mm, 610mm
6. Gewichtscapaciteit: 4 ton
7. Motormacht: 4.0KW
8. Hydraulisch systeemmacht: 3.0KW
2). Nivellerend Apparaat
1. 2 rollensnuifje het voeden, 7 rollen het nivelleren
2. Nivellerende roldiameter: ongeveer Φ 90mm
3. Nivellerend rolmateriaal: hoogwaardige 40Cr
4. Thermische behandeling van het nivelleren van rol: de oppervlakte hallo-Frequentie dooft behandeling
5. Nivellerende motormacht: 4 kW
3). Servo het Voeden Machine
1. Servomotormacht: 3KW
2. Servomotormerk: YASKAWA (JAPAN)
3. Om nauwkeurig te eisen voed het blad in ponsenmachine volgens het vastgestelde programma
4). Hydraulische pre-Slaat Machine
1. Ponsenmatrijs: Cr12 Mov, het doven procédé
2. De grootte van de ponsenmatrijs: volgens tekening
3. Ponsenmacht: 15KW
4. Ponsen dat door PLC wordt gecontroleerd
5). Het hoofdbroodje dat van het Kabeldienblad Machine vormt
1. Het vormen van materiële dikte: 1.02.5mm
2. Het vormen van materieel type: GI of Koolstofstaal
3. Machinekader: hoogwaardig gelast staal en aanmakende behandeling
4. Schachtmateriaal: 40Cr hoogwaardige Staal aanmakende behandeling (HB220-260)
5. Schachtdiameter: Φ 80mm
6. Rolmateriaal: hoogwaardig GCr15-staal, en roloppervlakte met hard chroom ≥ 0.05mm
7. Het vormen van Post: posten ≈ 18
8. Het vormen van Snelheid: 0-15m/min exclusief ponsen/het snijden tijd
9. Het vormen van Motor: ≈15KW
10. Grootteaanpassing: elektromachtsaanpassing
11. Aandrijvingstype: Kettingoverbrenging
6). Hydraulische Scherpe & Hydraulische Post
1.Cutting type: Hydraulisch post-Knipsel dat na broodje vormt zich,
2. Wanneer het Snijden, Machineeinde
3. Scherp bladmateriaal: Cr12Mov, doof behandeling, HRC58-62
4. Hydraulische Postmacht: 15 kW

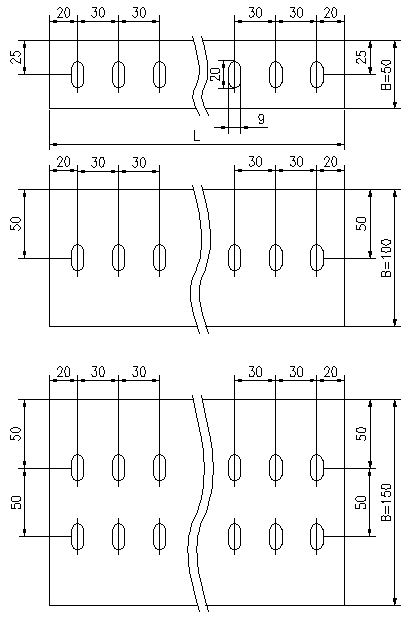

   De Tekening van het verwijzingsprofiel

15 kW die Motormacht vormen walsen het Vormen van Machine om de Bladen van het het Dienbladprofiel van de Staalkabel Uit te vaardigen koud 0

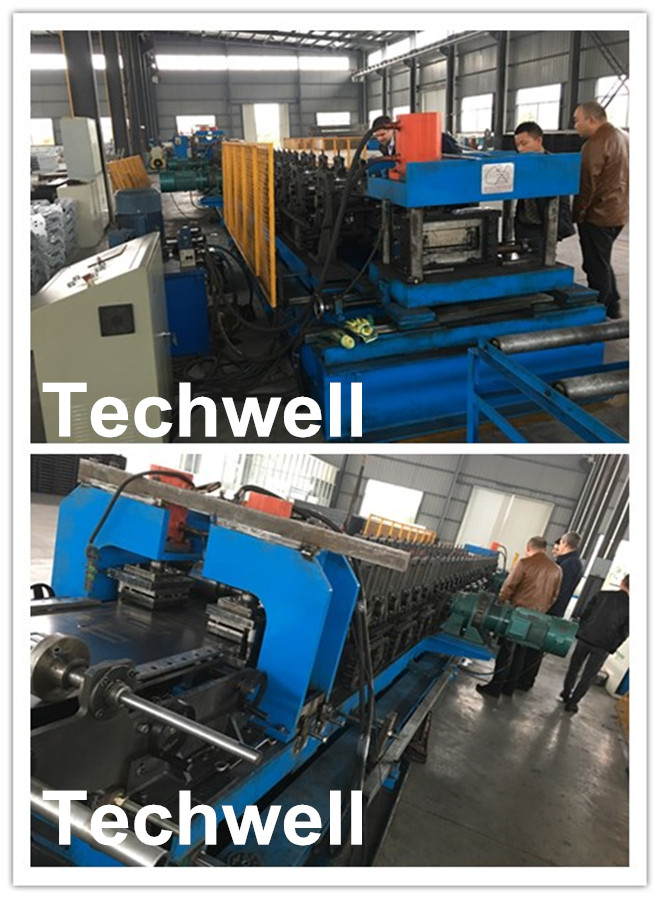

   Machinebeelden

15 kW die Motormacht vormen walsen het Vormen van Machine om de Bladen van het het Dienbladprofiel van de Staalkabel Uit te vaardigen koud 1
