Productdetails:

Plaats van herkomst: China
Merknaam: TECHWELL
Certificering: CE, ISO
Modelnummer: Tw-ST45

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal: 1 set
Prijs: Contact Us
Verpakking Details: standaard verpakking
Levertijd: 55-65 werkdagen
Betalingscondities: 40% T/T vooraf, 60% T/T vóór verzending
Levering vermogen: 20 reeksen
Contact Now
Gedetailleerde productomschrijving
Het vormen van rollen: 2 lijnen (één lijn voor c-nagelprofiel, een andere lijn voor u-spoorprofiel) Machinekader: Hoogwaardig gelast staal en aanmakende behandeling
Schacht materiaal: 65mm Het vormen van Snelheid: 015m/min
Het vormen van Post: ongeveer 14 (hang van profieltekening) af Materiaal van rol: Hoogwaardige die 45# smeden staal, met 0.05mm Chrome Oppervlakte wordt opgepoetst en met een laag wo

2 in 1 Metaal walst het Nagelspoor het Vormen van Machine voor c-Nagel & u-Agent 2 Lijnen koud





   Hoofd Technische Specificaties





 1). 3 ton Handuncoiler

  1. Decoilertype: Handtype decoiler

  2. Het hand uitbreiden zich, het Passieve ontrollen zich

  3. Gewichtscapaciteit: 3Ton

  4. I.D: 508mm

2 in 1 Broodje die van de Metaalnagel Machine vormen, het Broodje die van het Bladmetaal Machines vormen



 2). Voedende Gids

  1. Twee het leiden platforms worden geplaatst bij juist en links van de het voeden ingang van de belangrijkste machine.
  2. Het materiaal die in de belangrijkste machine door het het leiden twee platform worden gevoed kan de correcte positie die aan het broodje houden systeem vormen. Het kan manueel door schroefbar worden aangepast.

2 in 1 Broodje die van de Metaalnagel Machine vormen, het Broodje die van het Bladmetaal Machines vormen



 3). Hydraulische pre-Slaat

  1. Ponsenmatrijs: Cr12 Mov, het doven procédé
  2. De grootte van de ponsenmatrijs: volgens tekening

2 in 1 Broodje die van de Metaalnagel Machine vormen, het Broodje die van het Bladmetaal Machines vormen



 4). Hoofdbroodje die Machine vormen

  1. Het vormen van materiële dikte: 0.30.7mm
  2. Het vormen van materieel type: GI of Koolstofstaal
  3. Machinekader: hoogwaardig gelast staal en aanmakende behandeling
  4. Het vormen van rollen: 2 lijnen (één lijn voor c-nagelprofiel, Een andere lijn voor u-spoorprofiel. )
  5. Schachtmateriaal: 45# hoogwaardige staal aanmakende behandeling (HB220-260)
  6. Schachtdiameter: Φ 65mm
  7. Het dragen: HRB-lager (Hoogste Chinees merk)
  8. Rolmateriaal: 45# hoogwaardig staal, en roloppervlakte met hard chroom 0.05mm
  9. Het vormen van Post: posten ≈ 14
  10. Het vormen van Snelheid: 0-15m/min, exclusief scherpe tijd
  11. Het vormen van Motor: ≈7.5KW
  12. Aandrijvingstype: Kettingoverbrenging

2 in 1 Broodje die van de Metaalnagel Machine vormen, het Broodje die van het Bladmetaal Machines vormen



 5). Scherpe & Hydraulische Post

  1. Scherp type: Hydraulisch knipsel die na broodje, braam-Vrij knipsel vormen zich
  2. Scherp bladmateriaal: Cr12Mov, doof behandeling, HRC58-62
  3. Hydraulisch systeem om macht voor scherp apparaat te leveren
  4. Hydraulische Postmacht: 5.0KW
  5. Scherpe Tolerantie: 10m ± 1.5mm



 6). PLC Controlesysteem

  1. De volledige lijn wordt gecontroleerd door ingevoerde PLC, LCD touch screen mens-machine interface. De mensen gaan met PLC interactie aan. Exploitant door het programma te plaatsen om automatisch (programmeerbare controle) aan monitor en controleproces te lopen, de exploitant om de productielijn te controleren en de controleparameters te wijzigen, en toezicht in real time op materiaalstatus, werkende parameters en foutenaanwijzing te bereiken. De lengte van het het werkstuk het digitale plaatsen, regelbare de lengte van het het werkstuk. Toezicht in real time op materiaal werkende status en foutenaanwijzing.
  2. Verrichting: hand/automatisch. Het is geschikt aan onderhoud met het handmodel en er is de bodem van het noodsituatieeinde op het.

2 in 1 Broodje die van de Metaalnagel Machine vormen, het Broodje die van het Bladmetaal Machines vormen





   De Tekening van het verwijzingsprofiel



2 in 1 Broodje die van de Metaalnagel Machine vormen, het Broodje die van het Bladmetaal Machines vormen
2 in 1 Broodje die van de Metaalnagel Machine vormen, het Broodje die van het Bladmetaal Machines vormen





   Belangrijkste onderdelen



  1. Uncoiler/Decoiler - 1 eenheid
  2. Snuifje het Voeden - 1 eenheid
  3. Hydraulisch Ponsen - 1 eenheid
  4. Hoofdbroodje die Deel vormen - 1 eenheid
  5. Hydraulisch Knipsel - 1 eenheid
  6. Elektrocontrolesysteem - 1 eenheid
  7. Steunlijsten - 1 eenheid



   Werkende Stroomgrafiek



Het handsnuifje die van Decoiler → → Ponsen → voeden Hoofdbroodje die → vormen de Hydraulische Lijst van de Knipsel→ Steun





   Toepassingen



Metaalnagel en spoor, staalnagel en spoor, c-nagel, u-agent, u-spoor, furring kanaal, de lat van het dakplafond,



dakbundel, c-bundel, lichtgewichtstaalbundel…

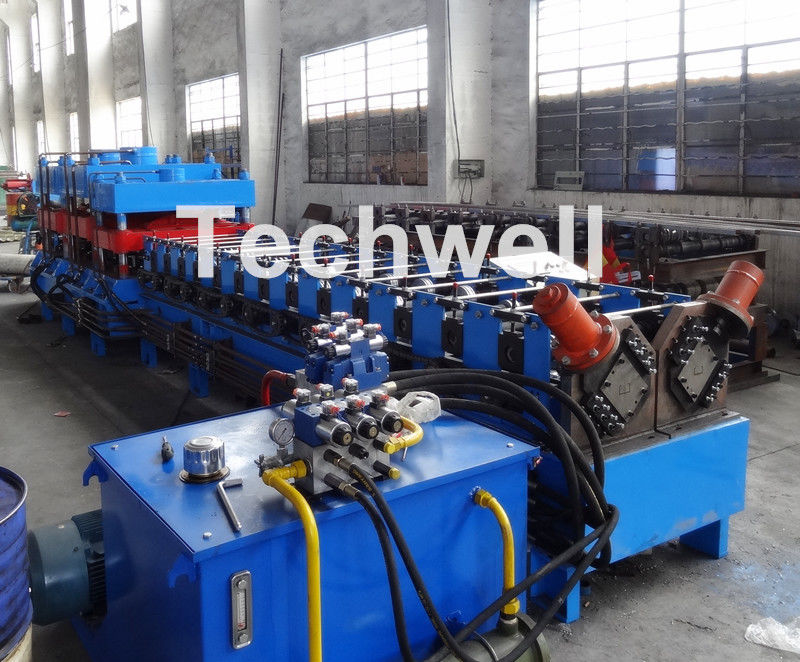

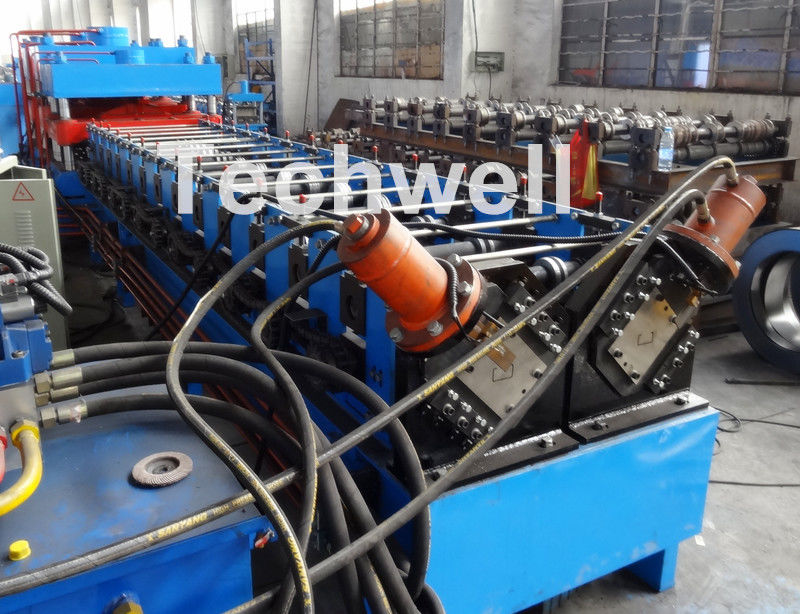

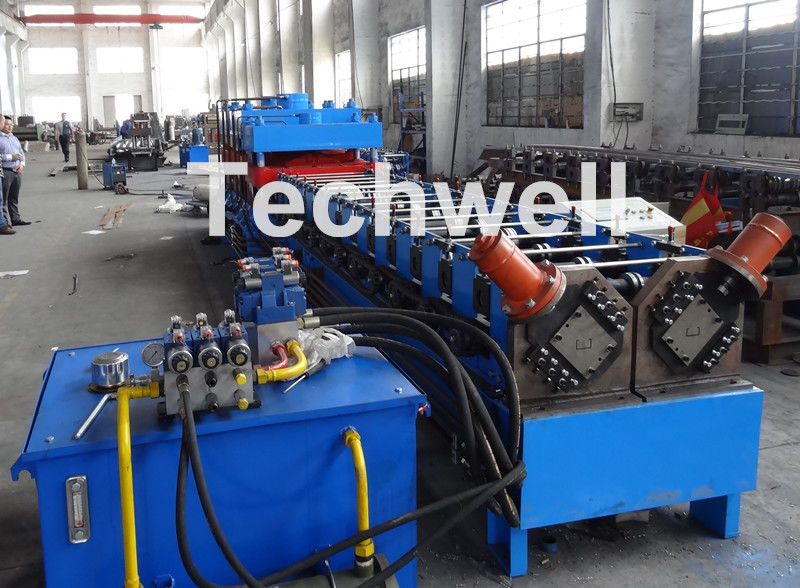

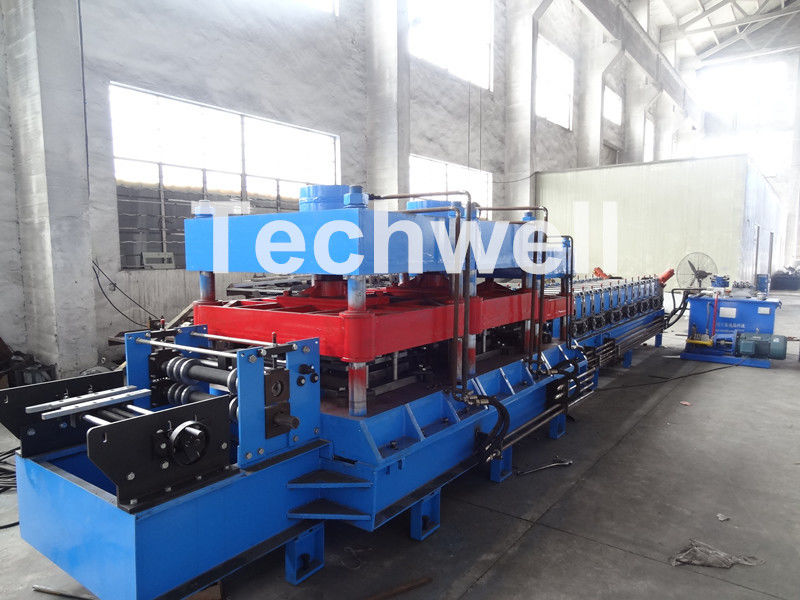

   Meer Machinefoto's



2 in 1 Broodje die van de Metaalnagel Machine vormen, het Broodje die van het Bladmetaal Machines vormen
