Gegalvaniseerd het Dienbladbroodje die van de Staalkabel Machine met 18 Posten vormen die Roltribune vormen

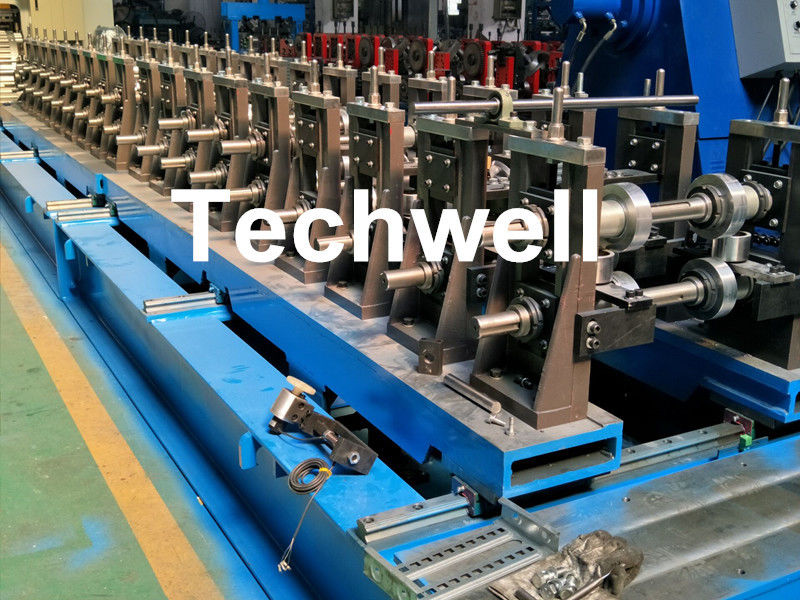

  • Galvanized Steel Cable Tray Roll Forming Machine With 18 Stations Forming Roller Stand

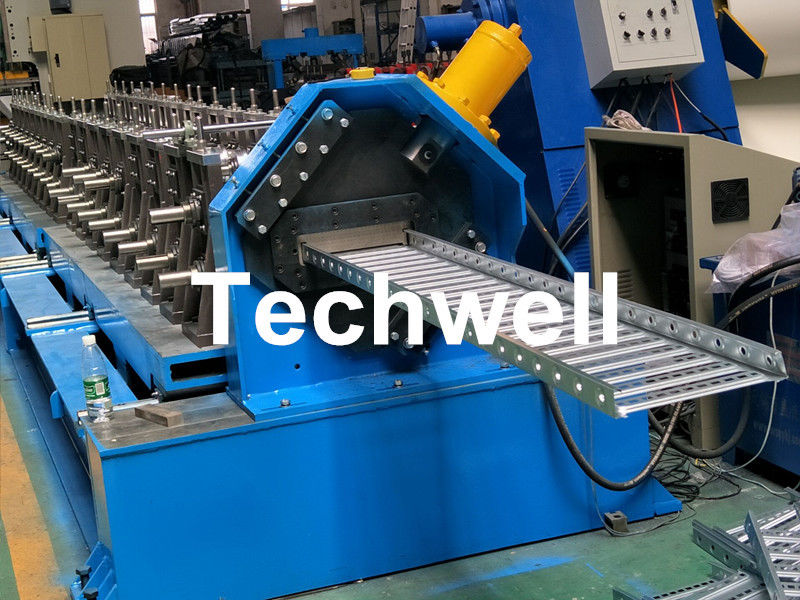

  • Galvanized Steel Cable Tray Roll Forming Machine With 18 Stations Forming Roller Stand

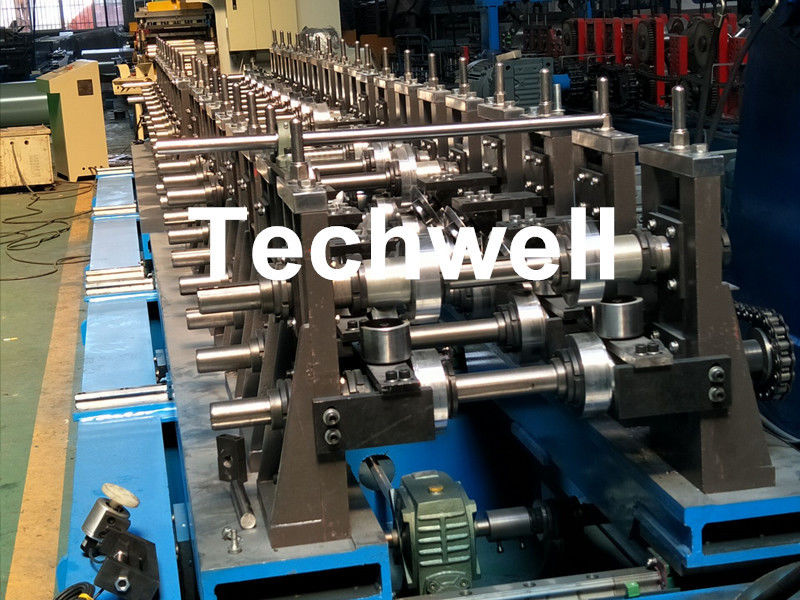

  • Galvanized Steel Cable Tray Roll Forming Machine With 18 Stations Forming Roller Stand

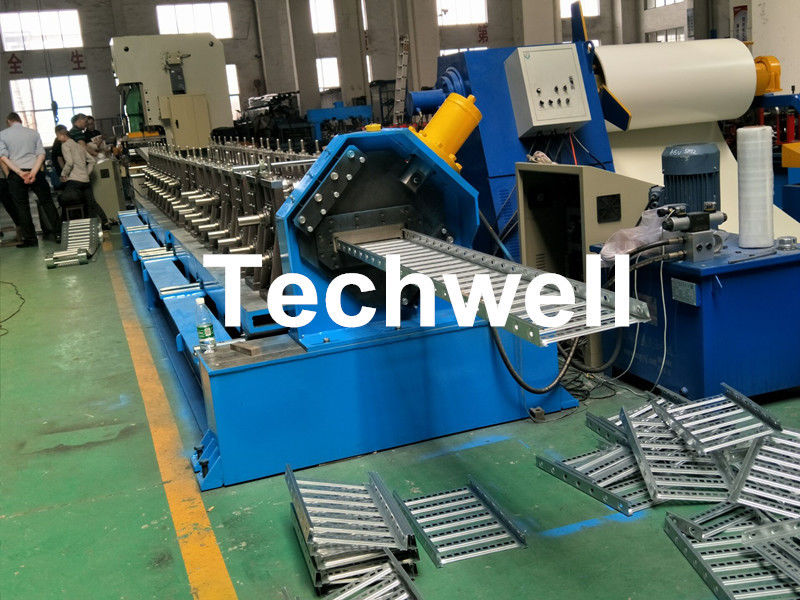

  • Galvanized Steel Cable Tray Roll Forming Machine With 18 Stations Forming Roller Stand
Plaats van herkomst China
Merknaam TECHWELL
Certificering CE, ISO
Modelnummer Tw-CBT300
Min. bestelaantal 1 set
Prijs Contact us
Verpakking Details naakt pakket
Levertijd 60-80 werkdagen
Betalingscondities 40% T/T vooraf, 60% T/T vóór verzending
Levering vermogen 10 sets

Contacteer me voor vrije steekproeven en coupons.

Whatsapp:0086 18588475571

wechatten: 0086 18588475571

Skypen: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Materiaal Hot-dip Galvaniserende staalstrook Rolling Productlengte 0 beperkt, 0 om het even welke mm
Het werk snelheid Ongeveer 0-15m/min Het vormen van Motor 15KW
Rolmateriaal Hoogwaardig GCr15-Staal, en Roloppervlakte met Hard Chrome ≥ 0.05mm Machinekader Hoogwaardig gelast staal en aanmakende behandeling
Hoog licht

Kabeldienblad die Machine maken

,

kabel lade productie machine
Laat een bericht achter
Productomschrijving

Gegalvaniseerd het Dienbladbroodje die van de Staalkabel Machine met 18 Posten vormen die Roltribune vormen



   Hoofdspecificaties







 1). 4 ton Hydraulische Uncoiler

  1. Machinekader: lassenstructuur met geschotene lastingtreatment

  2. Beschrijving: Zet de rol aan de doorn, zal de hydraulische cilinder de rol aanhalen.

  3. Begin de machine, zal de motor de doorn eerst drijven, dan zal de staalplaat aan het nivelleren worden vrijgegeven

  4. Elektrische het bevrijden rol, het hydraulische uitbreiden zich, spanning

  5. Gewichtscapaciteit: 4 ton

  6. I.D: 508mm

  7. Motormacht: 4,0kW

  8. Hydraulisch Systeemmacht: 3kW





 2). 7 rol Nivellerende Machine

  1. 2 rollensnuifje het voeden, 7 rollen het nivelleren
  2. nivellerende roldiameter: ongeveer Φ 90mm
  3. Nivellerend rolmateriaal: hoogwaardige 40Cr
  4. Thermische behandeling van het nivelleren van rol: de oppervlakte hallo-Frequentie dooft behandeling
  5. Nivellerende motormacht: 3kW





 3). Servo het Voeden Machine

  1. Servomotormacht: 3KW
  2. Servomotormerk: YASKAWA (JAPAN)
  3. Om nauwkeurig te eisen voed het blad in ponsenmachine volgens het vastgestelde programma





 4). Hydraulische pre-Slaat Machine

  1. Ponsenmatrijs: Cr12 Mov, het doven procédé
  2. De grootte van de ponsenmatrijs: volgens tekening
  3. Ponsenmacht: 15KW
  4. Ponsen door PLC wordt gecontroleerd die





 5). Het hoofdbroodje die van het Kabeldienblad Machine vormen

  1. Het vormen van materiële dikte: 1.52.5mm
  2. Het vormen van materieel type: GI of Koolstofstaal
  3. Machinekader: hoogwaardig gelast staal en aanmakende behandeling
  4. Schachtmateriaal: 40Cr hoogwaardige Staal aanmakende behandeling (HB220-260)
  5. Schachtdiameter: Φ85mm
  6. Het dragen: HRB-lager (Hoogste Chinees merk)
  7. Rolmateriaal: hoogwaardig GCr15-staal, en roloppervlakte met hard chroom ≥ 0.05mm
  8. Het vormen van Post: posten ≈ 18
  9. Het vormen van Snelheid: 0-15m/min exclusief ponsen/het snijden tijd
  10. Het vormen van Motor: ≈15KW
  11. Breedte regelbare motor ≈1.5KW
  12. Grootteaanpassing: elektromachtsaanpassing
  13. Aandrijvingstype: Kettingoverbrenging





 6). Hydraulische Scherpe & Hydraulische Post

  1. Scherp type: Hydraulisch post-Knipsel die na broodje vormen zich,
  2. Wanneer het Snijden, Machineeinde
  3. Scherp bladmateriaal: Cr12Mov, doof behandeling, HRC58-62
  4. Hydraulische Postmacht: 15kW





   Belangrijkste onderdelen



  • Hydraulische Decoiler - 1 eenheid
  • Nivellerend Apparaat - 1 eenheid
  • Het servo Voeden - 1 eenheid
  • Hydraulische pre-Slaat - 1 eenheid
  • Hoofdbroodje die Machine vormen - 1 eenheid
  • Hydraulisch Knipsel -1 eenheid
  • PLC Elektrocontroleraad - 1 eenheid
  • Hydraulische Posten - 1 eenheid
  • De looppas dient uit in - 1 eenheid



   De Tekening van het verwijzingsprofiel



Gegalvaniseerd het Dienbladbroodje die van de Staalkabel Machine met 18 Posten vormen die Roltribune vormen 0





   Meer Machinebeelden



Gegalvaniseerd het Dienbladbroodje die van de Staalkabel Machine met 18 Posten vormen die Roltribune vormen 1
