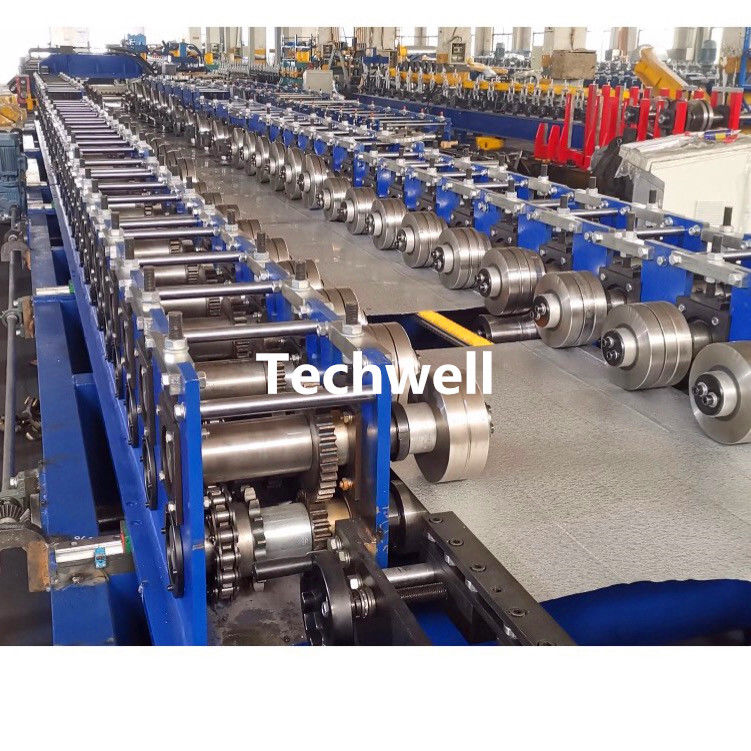

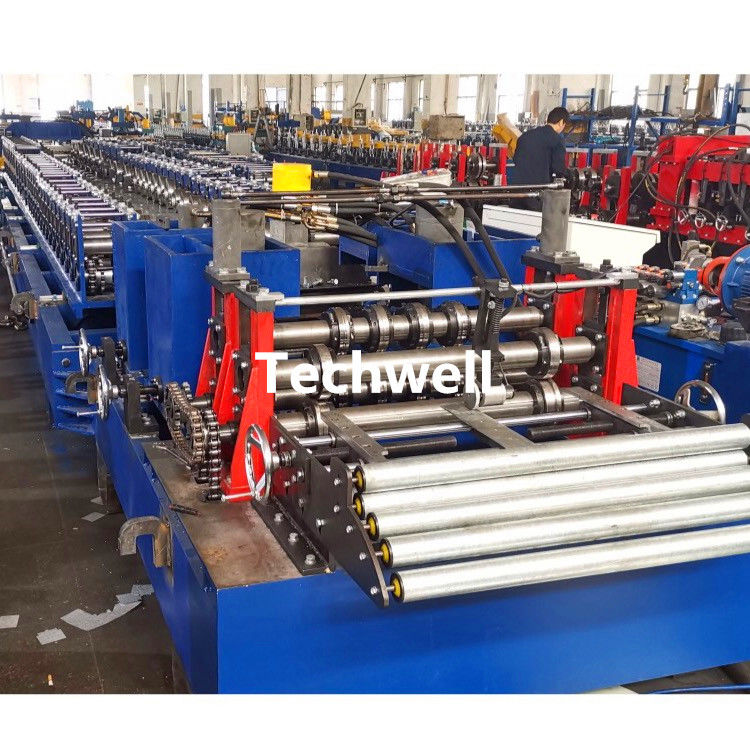

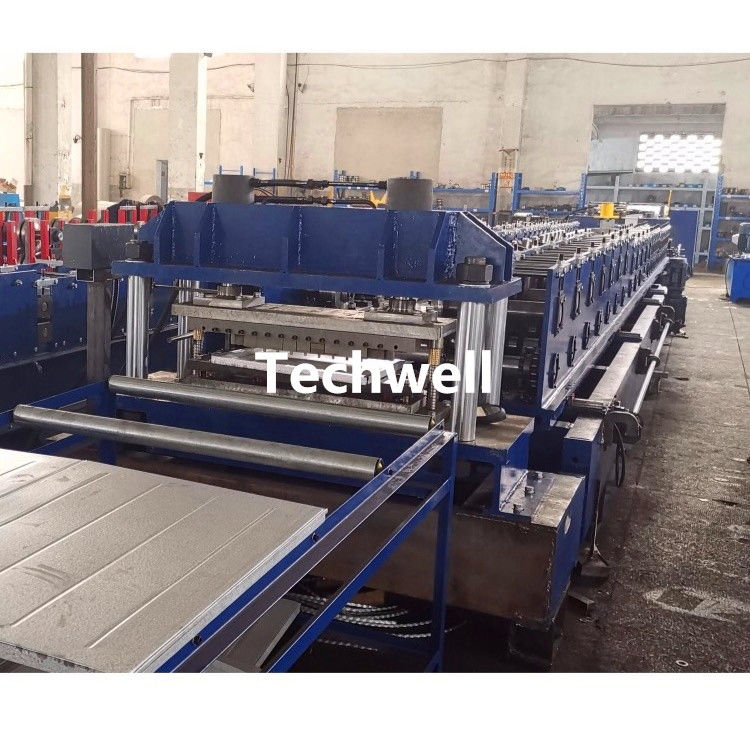

Supermarkets schappanelen rollenvormende machine

1) Hydraulische ontrolmachine van 5 ton

1. Machinaframe: lasconstructie met schothoudende behandeling

2. Componenten: basis, remapparaat, ondersteuning van het binnenste gat, uitbreidings-/strengerapparaat

3. Gewichtscapaciteit:5 Tonnen

4. I.D.:500 mm

5. Max. spoelbreedte: 500 mm

6. Maximaal 1500 mm.

2) Servo-voeding en punchapparaat

1. 2 Rollers knijpvoeding,
2. 5het gelijkstellen van de rollen (bovenste 2 rollen, onderste 3 rollen)
3. Stansvorm: SKD11 materiaal

Hoofdrolvormend onderdeel

1. Dikte van het vormmateriaal: 0,6-1,4 mm
2. Vormingsmateriaal: GI of koolstofstaal
3. Machine Frame: hoogwaardig gelast en getemperd staal
4. Materiaal van de as:45# hoogwaardig staaltempering (HB220-260)
5. Schachtdiameter:Φ 80 mm
6. Lagers: HRB-lagers (top Chinese merk)
7. Rolmateriaal: hoogwaardigGCr15staal,verwarmd en gedoofd proces HRC58-62
8. Vormstation:≈ 24stations
9. Slijpsnelheid: 0-15 m/min, exclusief snijbuigtijd
10. Vervaardigingsmotor:≈11 kW
11. Type aandrijving: keten aandrijving

4) Hydraulisch snijden, buigen en hydraulisch station

1. Snijtype: hydraulisch snijden en buigen
2. Bij het snijden, buigen, stoppen van de machine
3. snijtoleranties: 10m+/-1,5 mm
4. Hydraulische kracht:15 kW

5) PLC-besturingssysteem

1. De hele lijn wordt bestuurd door geïmporteerde PLC, LCD touchscreen mens-machine interface.Operator door het programma te instellen om automatisch te draaien (programmeerbare besturing) om het proces te controleren en te besturen, om de exploitant te laten de productielijn besturen en de besturingsparameters aanpassen, en realtime monitoring van de status van de apparatuur, de bedrijfsparameters en de foutindicatie.Digitale instelling van de werkstuklengte, werkstuk lengte verstelbaar. Real-time monitoring van de bedrijfsstatus van de apparatuur en storingsindicatie.
2. Het is handig om te onderhouden met het handmatige model en er zijn noodstop onderkant op.

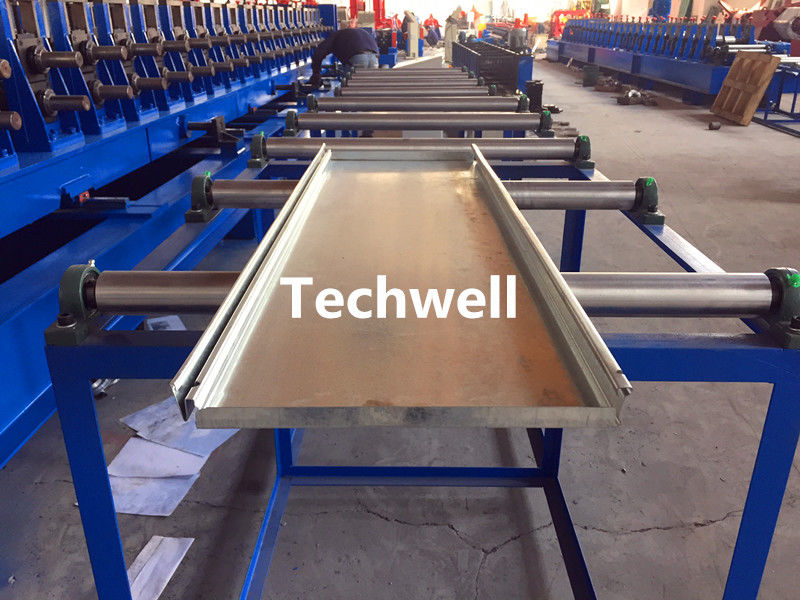

6) Tabel van de uitloop

1. Vorm: stalen lasconstructie, uitgangsrek zonder stroom
2. Hoeveelheid:1 stuk
