Name: Autogrootte Veranderlijk C Z Gevormd Purlin Broodje die Machine met Gimbal Versnellingsbakaandrijving vormen
Brand: Wuxi Techwell Machinery Co., Ltd
SKU: Tw-CZ300
Availability: InStock

Huis > PRODUCTEN > Koud walsen vormmachine >

Autogrootte Veranderlijk C Z Gevormd Purlin Broodje die Machine met Gimbal Versnellingsbakaandrijving vormen

Roll voormalige Machine

Rolvormen Apparatuur

Plaats van herkomst:

China

Merknaam:

TECHWELL

Certificering:

Modelnummer:

Tw-CZ300

Contacteer ons

Verzoek om een Citaat

Autogrootte Veranderlijk C Z Gevormd Purlin Broodje die Machine met Gimbal Versnellingsbakaandrijving vormen

Productdetails

Profieltype:

C & van Z Purlin Profielen

Materiële Dikte:

2.0-4.0 mm

Aandrijvingstype:

Gimbal Versnellingsbaktransmissie

Hoofdmacht:

30kw

Het vormen van Post:

PLC Merk:

Siemens

Verwante Producten

Automatisch wals het Vormen van Machine koud

Krijg Beste Prijs

Het Koolstofstaal walst het Vormen van Machine koud

Krijg Beste Prijs

Het Automatische Gegalvaniseerde Blind van deurkeel cold roll forming machine

Krijg Beste Prijs

Het koude Broodje die van het Dakblad Machine vormen plooide 0.8mm 10m/Min

Krijg Beste Prijs

Contacteer ons

86-510-83133431

monica@wxtechwell.com

86-510-83133431

Contact nu

Productomschrijving

Autogrootte Veranderlijk C Z Gevormd Purlin Broodje die Machine met Gimbal Versnellingsbakaandrijving vormen

Technische Gegevens die van het Broodje van de Versnellingsbakaandrijving C Z Purlin Machine vormen

Rolmateriaal	Dikte	1.53.2mm
	Rolbreedte	Naar maat gemaakt
	Opbrengststerkte	250-350Mpa
	Materiaal	GI. Koolstofstaal
Purlingrootte	Webbreedte	80350mm
	Hoogte	4080mm
	Lip	1525mm
	De verschillende grootte van CC	Ong. 2-10 minuten
	Z-z verschillende grootte	Ong. 2-10 minuten
	CZ of z-c	Ong. 30 minuten
Decoiler/Uncoiler	Rolbreedte	Max. 600mm
	I.D	508610mm
	O.D	Max. 1500mm
	Rolgewicht	Max. 5 Ton
	Decoilertype	Handtype of Hydraulisch of Automatisch type
& Snuifje die voeden nivelleren	Snuifje het voeden	2 eenheden (4 Rollen)
& Snuifje die voeden nivelleren	Het nivelleren	5 rollen (Hogere 2 Rollen, Bodem 3 Rollen)
Ponsen	Ponsentype	Hydraulisch Ponsen, pre-Slaat
	Het materiaal van de ponsenmatrijs	Cr12 Mov-Staal, HRC58-62
	Ponsenpost	1 of 3 of 3 verenigen zich (hang van gatenpatronen) af
	Ponsen in lengte door PLC, ponsen bij horizontaal wordt gecontroleerd aangepast door handhandwiel dat.
Het snijden	Scherp type	Hydraulisch Pre-Cutting Knipsel, (het snijden blad alvorens zich te vormen)
	Scherp bladenmateriaal	Cr12 Mov-staal, met thermische behandeling HRC58-62
	Lengte het Meten	Automatische lengte die door codeur & PLC meten.
	Scherpe Tolerantie	10m +/-2mm
Broodje die Machine vormen	Het vormen van Posten	17 posten
	Het rectificeren	1 post
	Rolmateriaal	GCr15 staal, thermische behandeling
	Diameter van schacht	80mm
	Schachtmateriaal	Hoogwaardig 45# staal
	Aandrijvingstype	Gimbal versnellingsbakaandrijving
	Het vormen van snelheid	015m/min
	Hoofdmacht	30KW
	Servomotor	2 eenheden
Elektrocontrole	PLC	PANASONIC-Merk of Naar maat gemaakt
	Omschakelaar	YASKAWA merk of Naar maat gemaakt
	Het aanrakingsscherm	MCGS-Merk of Naar maat gemaakt
	Verrichtingstype	Het aanrakingsscherm & Knoop
Hydraulische Post	Hydraulische post	Beroemd Chinees merk
Hydraulische Post	Hydraulische macht	7.5KW
Eindlijst	Lijsttype	Eenvoudig nonpowertype
Eindlijst	Functie	Om de gebeëindigde panelen te steunen

Componenten van het Broodje die van C Z Purlin Machine vormen

Decoiler/Uncoiler	1 eenheid
& Snuifje die voeden nivelleren	1 eenheid
Ponsen	1 eenheid
Het snijden	1 eenheid
Hoofdbroodje die Machine vormen	1 eenheid
Hydraulische Post	1 eenheid
PLC de Raad van de Computercontrole	1 eenheid
Eindlijst	2 eenheden

Stroomgrafiek van het Broodje die van C Z Purlin Machine vormen

Decoiler -> & Snuifje die voeden nivelleren -> Ponsen -> Snijdend -> Het hoofdbroodje Vormen zich -> Eindlijst

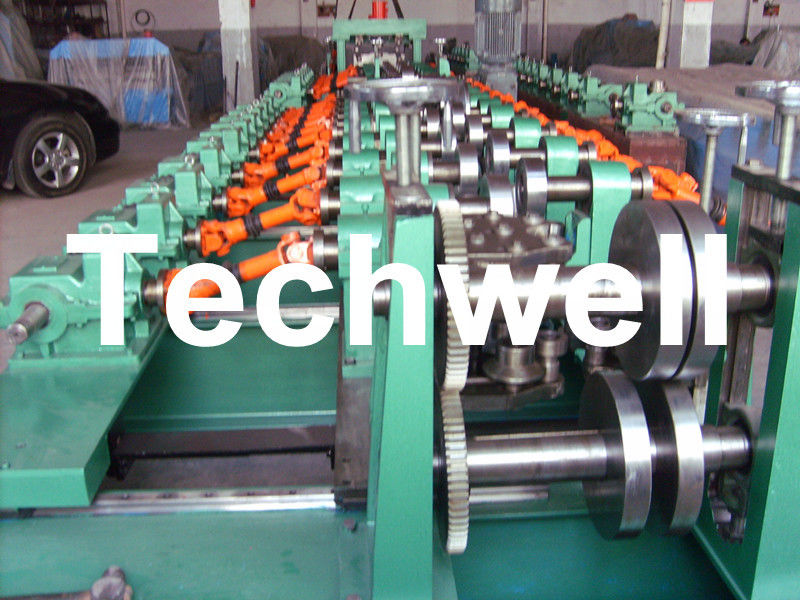

Autogrootte Veranderlijk C Z Gevormd Purlin Broodje die Machine met Gimbal Versnellingsbakaandrijving vormen 0

Purlin Profieltekeningen van de EEG/van Zee

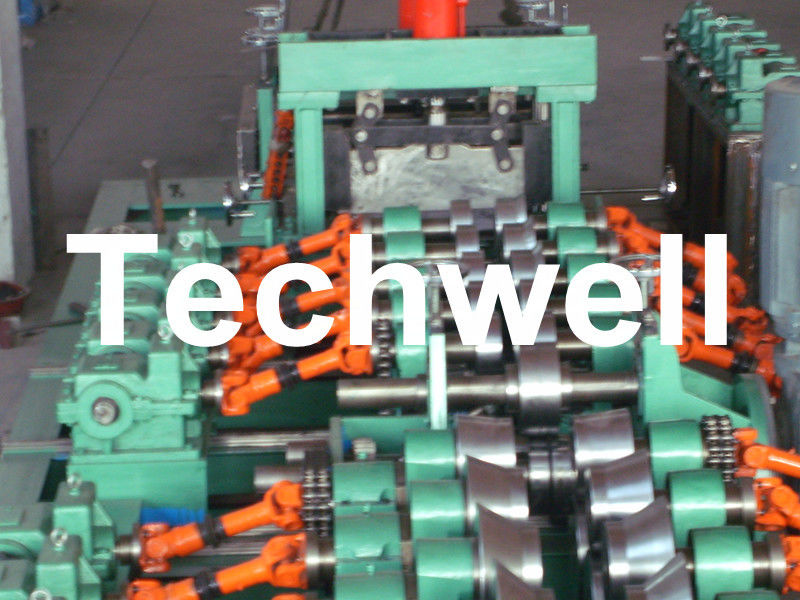

Autogrootte Veranderlijk C Z Gevormd Purlin Broodje die Machine met Gimbal Versnellingsbakaandrijving vormen 1

TECHWELL voordeel

Hoog - kwaliteit
Redelijke Prijs
Goed na de Dienst
1 jaargarantie
Meer dan 10 Jaar Ervarings

Verwijzingsbeelden die van het Broodje van C/van Z Purlin Machine vormen

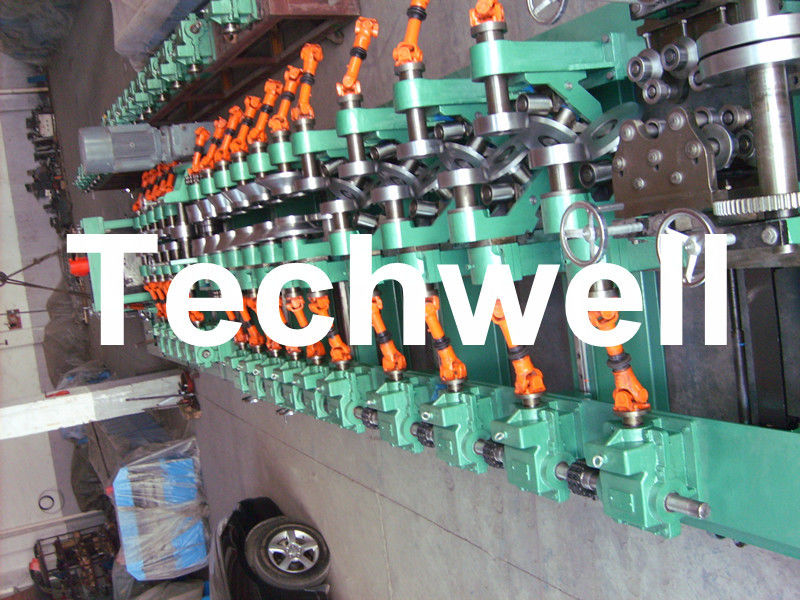

Autogrootte Veranderlijk C Z Gevormd Purlin Broodje die Machine met Gimbal Versnellingsbakaandrijving vormen 2

Autogrootte Veranderlijk C Z Gevormd Purlin Broodje die Machine met Gimbal Versnellingsbakaandrijving vormen 3
