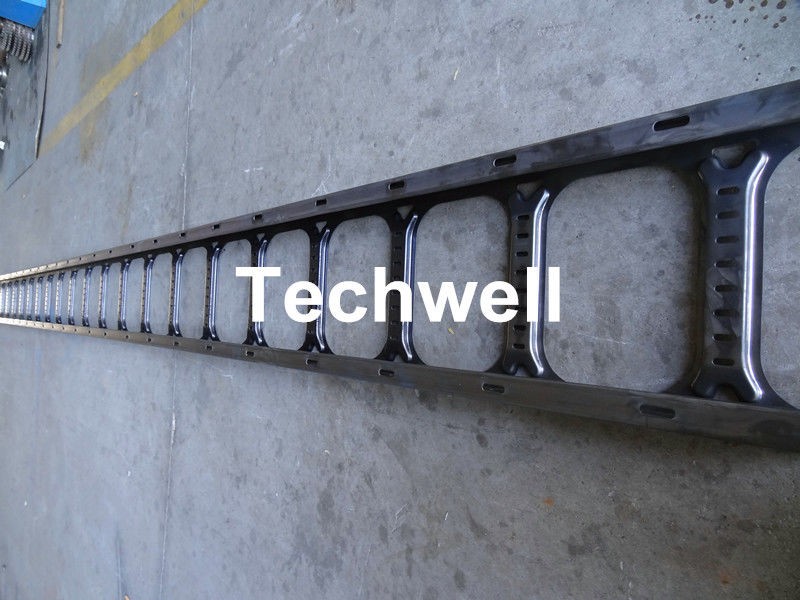

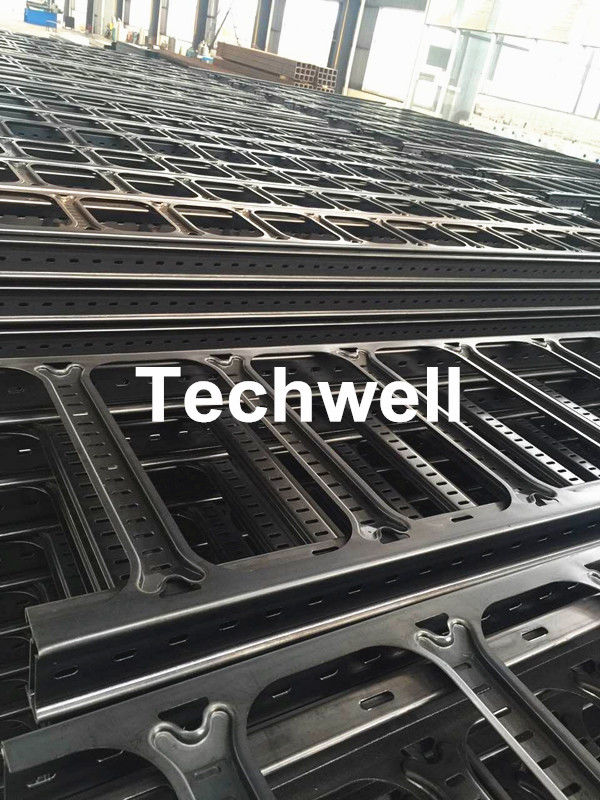

Van het de Kabeldienblad van de staalladder het Systeembroodje die Machine met Autogrootte Veranderend Systeem vormen

   1).  7 ton Hydraulische Uncoiler

1. Machinekader: lassenstructuur met geschotene lastingtreatment

2. Beschrijving: Zet de rol aan de doorn, zal de hydraulische cilinder de rol aanhalen.

3. Begin de machine, zal de motor de doorn eerst drijven, dan zal de staalplaat aan het nivelleren worden vrijgegeven

4. Elektrische het bevrijden rol, het hydraulische uitbreiden zich, spanning

5. Gewichtscapaciteit: 7 ton

6. I.D: 508mm

7. Motormacht: 5,5kW

8. Hydraulisch Systeemmacht: 4kW

  2). 7 rol Nivellerende Machine

1. 2 rollensnuifje het voeden, 7 rollen het nivelleren
2. nivellerende roldiameter: ongeveer Φ 90mm
3. Nivellerend rolmateriaal: hoogwaardige 40Cr
4. Thermische behandeling van het nivelleren van rol: de oppervlakte hallo-Frequentie dooft behandeling
5. Nivellerende motormacht: 4kW

  3). Servo het Voeden Machine

1.   Servomotormacht: 3KW
2.   Servomotormerk: YASKAWA (JAPAN)
3.   Om nauwkeurig te eisen voed het blad in ponsenmachine volgens het vastgestelde programma

  4). Hydraulische pre-Slaat Machine

1. Ponsenmatrijs: Cr12 Mov, het doven procédé
2. De grootte van de ponsenmatrijs: volgens tekening
3. Ponsenmacht: 15KW
4. Ponsen door PLC wordt gecontroleerd die

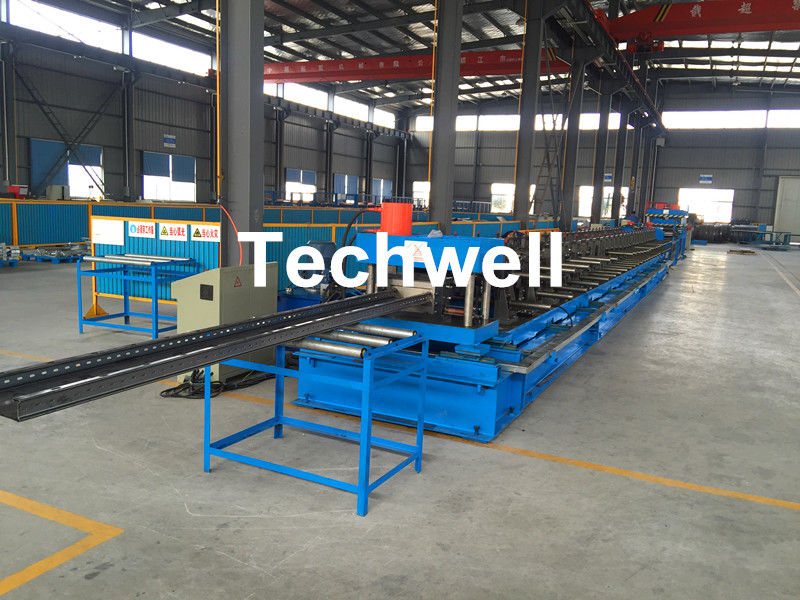

  5). Het hoofdbroodje die van het Kabeldienblad Machine vormen

1. Het vormen van materiële dikte: 1.52.5mm
2. Het vormen van materieel type: GI of Koolstofstaal
3. Machinekader: hoogwaardig gelast staal en aanmakende behandeling
4. Schachtmateriaal: 40Cr hoogwaardige Staal aanmakende behandeling (HB220-260)
5. Schachtdiameter: Φ 65mm
6. Het dragen: HRB-lager (Hoogste Chinees merk)
7. Rolmateriaal: hoogwaardig GCr15-staal, en roloppervlakte met hard chroom ≥ 0.05mm
8. Het vormen van Post: posten ≈ 18
9. Het vormen van Snelheid: 0-15m/min exclusief ponsen/het snijden tijd
10. Het vormen van Motor: ≈15KW
11. Breedte regelbare motor ≈1.5KW
12. Grootteaanpassing: elektromachtsaanpassing
13. Aandrijvingstype: Kettingoverbrenging

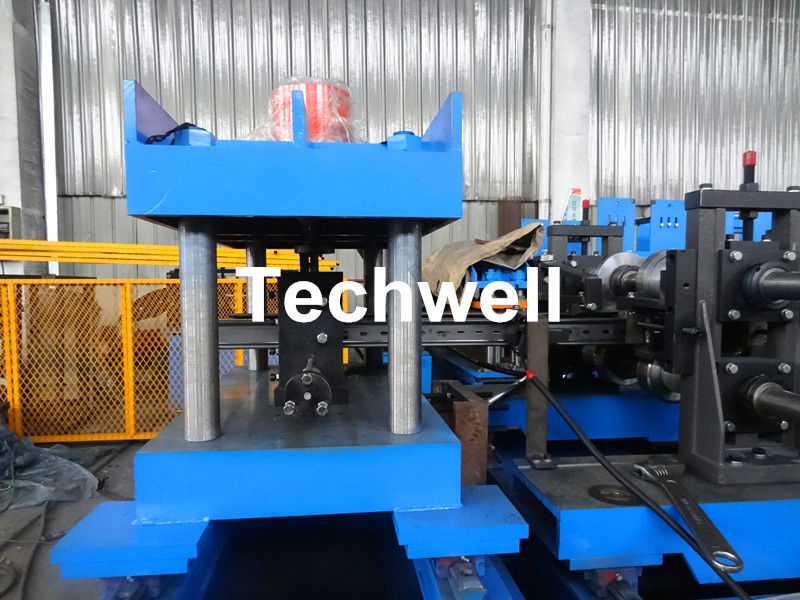

  6). Hydraulische Scherpe & Hydraulische Post

1. Scherp type: Hydraulisch post-Knipsel die na broodje vormen zich,
2. Wanneer het Snijden, Machineeinde
3. Scherp bladmateriaal: Cr12Mov, doof behandeling, HRC58-62
4. Hydraulische Postmacht: 15kW

  7). PLC Controlesysteem

1. De volledige lijn wordt gecontroleerd door ingevoerde PLC, LCD touch screen mens-machine interface. De mensen gaan met PLC interactie aan. Exploitant door het programma te plaatsen om automatisch (programmeerbare controle) aan monitor en controleproces te lopen, de exploitant om de productielijn te controleren en de controleparameters te wijzigen, en toezicht in real time op materiaalstatus, werkende parameters en foutenaanwijzing te bereiken. De lengte van het het werkstuk het digitale plaatsen, regelbare de lengte van het het werkstuk. Toezicht in real time op materiaal werkende status en foutenaanwijzing.
2. Verrichting: hand/automatisch. Het is geschikt aan onderhoud met het handmodel en er is de bodem van het noodsituatieeinde op het.

  8). Eindlijst

1. Vorm: De structuur van het staallassen, het rek van de geen-machtsuitgang
2. Hoeveelheid: 1 stukken
