Hoog Productiviteitsc Purlin Broodje dat Machine met Hand of Hydraulische Decoiler vormt

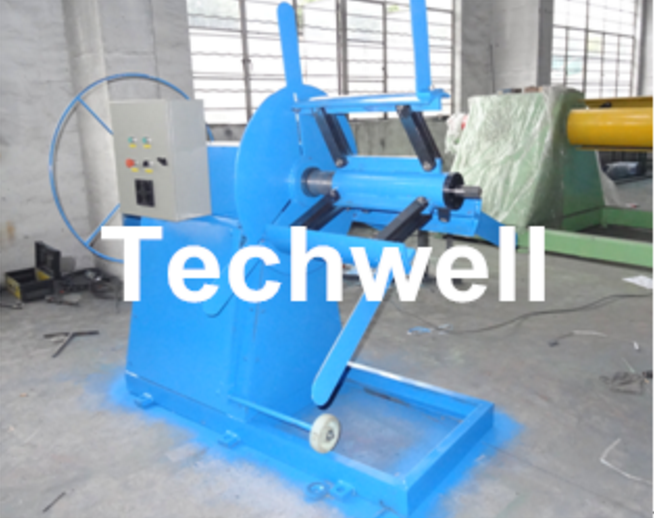

 1). 5Ton handdecoiler

  1. Machinekader: lassenstructuur met geschotene duurzame behandeling
  2. Componenten: Basis, remapparaat dat, binnengatensteun,/haalt apparaat aan de uitbreidt zich
  3. Gewichtscapaciteit van decoiler: 5Ton max.
  4. Max. rolbreedte: 500mm
  5. Binnendiameter van rol: 400530mm
  6. Buitendiameter van rol: Max. 1500mm



 2). Snuifje Voedend & Nivellerend Apparaat

  1. 2 Rollensnuifje het voeden
  2. 7 Rollen het nivelleren (Hogere 3 rollen, lager 4 rollen)
  3. Nivellerende roldiameter: ongeveer Φ 90mm
  4. Nivellerend rolmateriaal: hoogwaardige 40Cr
  5. Thermische behandeling van het nivelleren van rol: de oppervlakte hallo-Frequentie dooft behandeling
  6. Motormacht: ongeveer 4KW
  7. Het doel van deze eenheid is het metaalblad te leiden in het broodje vormt machine en het metaalblad ervoor te zorgen bij de correcte positie die met het broodje systeem vormt.
  8. Het kan worden verlaten en stelde de schroef rechts bij. Ook kunnen de linkerzijde en het rechts bijstellen zijn het onafhankelijke werken.


 3). Hydraulisch Ponsenapparaat

  1. Punchigntype: Hydraulisch ponsentype

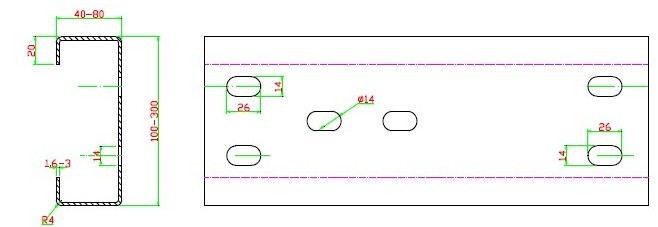

  2. De grootte van de ponsenvorm: volgens tekening
  3. Hydraulische macht: 5.5KW


 4). Hydraulisch Pre-Cutting Apparaat

  1. Scherp type: Hydraulisch vlak scherp type, vóór broodje dat zich na ponsen vormt
  2. Materiaal van blad: Cr12Mov met thermische behandeling (HRC58-62)
  3. Lengte die meet: Automatische codeurlengte die, merk meet: Omron
  4. Tolerantie van lengte: +/-1.5mm
  5. Geen afval wanneer het snijden
  6. En geen behoefte om knipselmatrijs te veranderen

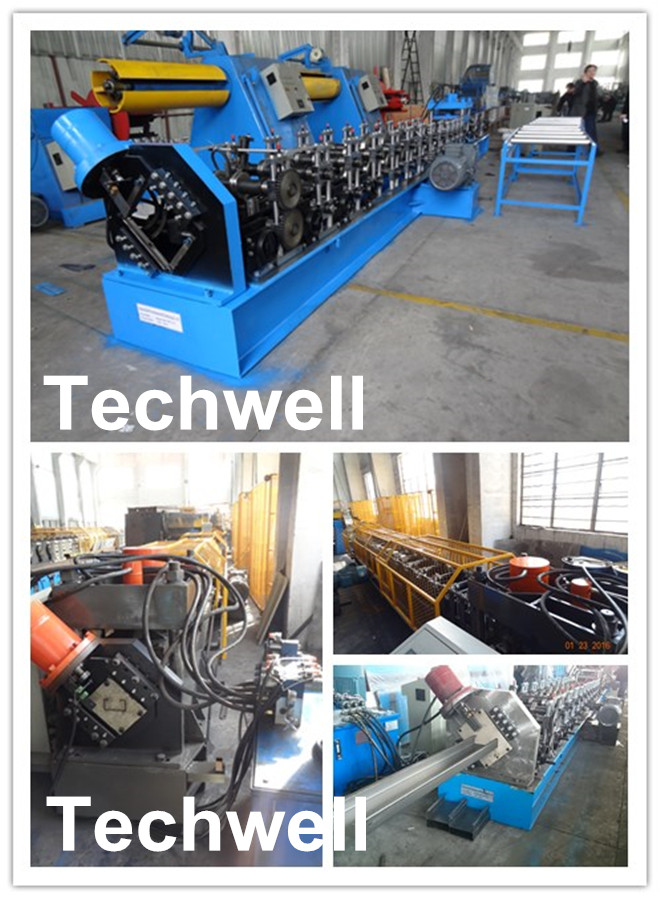

 5). Hoofdbroodje dat Deel vormt

  1. Het vormen van materiële dikte: 1.53.0mm
  2. Het vormen van materieel type: Vloeistaal. GI
  3. Machinekader: hoogwaardig gelast staal en aanmakende behandeling
  4. Het vormen van motor: ongeveer 15KW
  5. Aandrijvingstype: Kettingoverbrenging
  6. Schachtmateriaal: hoogwaardig 45#-staal
  7. Schachtdiameter: Φ 80mm
  8. Rolmateriaal: GCr15 hoogwaardig staal (HRC58-62), en roloppervlakte met hard chroom ≥ 0.05mm
  9. Het vormen van snelheid: ongeveer 0-15m/min (exclusief scherpe tijd)
  10. Het vormen van post: posten ≈ 16
  11. Kaliberbepalingspost: ≈ 2 posten
  12. Het hiaat tussen hogere rollen en bodemrollen kan door schroef volgens verschillend dikteblad worden aangepast


 6). Elektrocontrolesysteem

  1. Keurt PLC controletechnologie goed, past de frequentie snelheidstechnologie aan, realiseert de automatische productie.
  2. Verstrek het goede mens en machinescherm, dat de partijen, de plaatlengte, en de hoeveelheid kan plaatsen.
  3. Bewerkingstype: Wat betreft het scherm + Knoop
  4. Het gebruiken van codeur om het aantal te berekenen en het meten van de lengte
  5. Elektrocontrole: PLC het systeem van de frequentiecontrole met touch screen
  6. PLC: PANASONIC-Merk
  7. Codeur: OMRON-Merk
  8. Grootte van PLC controleraad: 700mm (l) x (h) x 1000mm 300mm (w)


 7). Eindlijst

  1. Het wordt gebruikt om de gebeëindigde panelen te steunen
  2. De lijst die wij is 2 stukken met lengte van 2000mm hebben geleverd, kan het panelen met 10000mm bij normale voorwaarde steunen
  3. Het kader van verdediger wordt gelast door vierkant-staal
  4. Het eenvoudige type van niet-machtslijst
