0-15m/Min het Broodje die van de kabelladder Machine met Panasonic-PLC Frequentiecontrole vormen

  • 0-15m/Min Cable Ladder Roll Forming Machine With Panasonic PLC Frequency Control
  • 0-15m/Min Cable Ladder Roll Forming Machine With Panasonic PLC Frequency Control
  • 0-15m/Min Cable Ladder Roll Forming Machine With Panasonic PLC Frequency Control
  • 0-15m/Min Cable Ladder Roll Forming Machine With Panasonic PLC Frequency Control
Plaats van herkomst China
Merknaam TECHWELL
Certificering CE, ISO
Modelnummer Tw-CBT300
Min. bestelaantal 1 set
Prijs Contact us
Verpakking Details naakt pakket
Levertijd 60-80 werkdagen
Betalingscondities 40% T/T vooraf, 60% T/T vóór verzending
Levering vermogen 10 sets

Contacteer me voor vrije steekproeven en coupons.

Whatsapp:0086 18588475571

wechatten: 0086 18588475571

Skypen: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Machinekader Hoogwaardig gelast staal en aanmakende behandeling Het vormen van Snelheid 0-15m/min (exclusief Ponsen/het Snijden Tijd)
Rolmateriaal Hoogwaardig GCr15-Staal, en Roloppervlakte met Hard Chrome ≥ 0.05mm Schachtdiameter 80mm
Hydraulische macht 11Kw ponsen Hydraulische pre-Slaat
Hoog licht

Kabel lade vormen Machine

,

Kabeldienblad die Machine maken
Laat een bericht achter
Productomschrijving

Het Broodje die van de kabelladder Machine met Panasonic-PLC Frequentiecontrole vormen, Hydraulisch pre-Slaat Apparaat



   Hoofd Technische Specificaties



Nr   Technische Beschrijvingen Opmerking
1 Hydraulische Decoiler Decoilertype Hydraulische decoiler
Gewichtscapaciteit van decoiler 7 ton
Elektrische het bevrijden rol, het hydraulische uitbreiden zich, spanning
Motormacht 5.5KW
Hydraulisch systeemmacht 4.0KW
2 7 rol Nivellerende Machine Nivellerend apparaat 2 rollensnuifje het voeden, 7 rollen het nivelleren
Nivellerende roldiameter ongeveer Φ 90 mm
Nivellerend rolmateriaal hoogwaardige 40Cr
Thermische behandeling van het nivelleren van rol de oppervlakte hallo-Frequentie dooft behandeling
Nivellerende motormacht 4.0KW
3 Servo het Voeden Machine Servomotormacht 3.0KW
Om nauwkeurig te eisen voed het blad in ponsenmachine volgens het vastgestelde programma
4 Hydraulische pre-Slaat Machine Ponsenmatrijs Cr12 Mov, het doven procédé
De grootte van de ponsenmatrijs volgens tekening
Ponsenmacht 15KW
Ponsen door PLC wordt gecontroleerd die
5 Hoofdbroodje die Machine vormen Grondstof GI of Koolstofstaal
Roldikte 1.02.5mm
Roltribunes ong. 18 posten
Type van het vormen van machine Kettingstransmissie
Rolmateriaal hoogwaardig GCr15-staal, en roloppervlakte met hard chroom ≥ 0.05mm
Schachtdiameter ¢75mm
Materiaal van Schacht 40Cr hoogwaardige Staal aanmakende behandeling (HB220-260)
Motormacht 15 kW
Scherp type Hydrauluicknipsel
Hydraulische macht 15 kW
Het vormen van snelheid ongeveer 0-15m/min
6 Hydraulische Scherpe & Hydraulische Post Scherp type Hydraulisch post-Knipsel
Scherp bladmateriaal Cr12Mov, doof behandeling, HRC58-62
Hydraulische macht 15 kW
Lengte het meten Het automatische codeurlengte meten
Tolerantie van lengte +/-1.5mm voor elk stukeindproduct
Codeur OMRON-Merk
7 Elektrosysteem PLC PANASONIC-Merk
Omschakelaar YASKAWA merk
Touch screen PANASONICE
Bewerkingstype Touch screen & Knoop
8 Hydraulische Post Hydraulische post Beroemd Chinees merk
9 Steunlijsten Lijsttype Eenvoudig nonpowertype
Functie Om de gebeëindigde golfpanelen te steunen

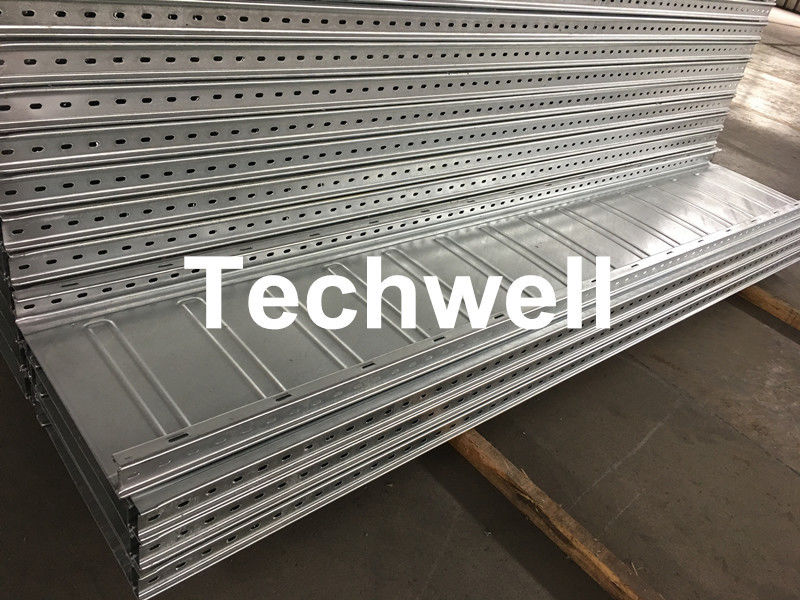

   Het Profieltekening van het kabeldienblad

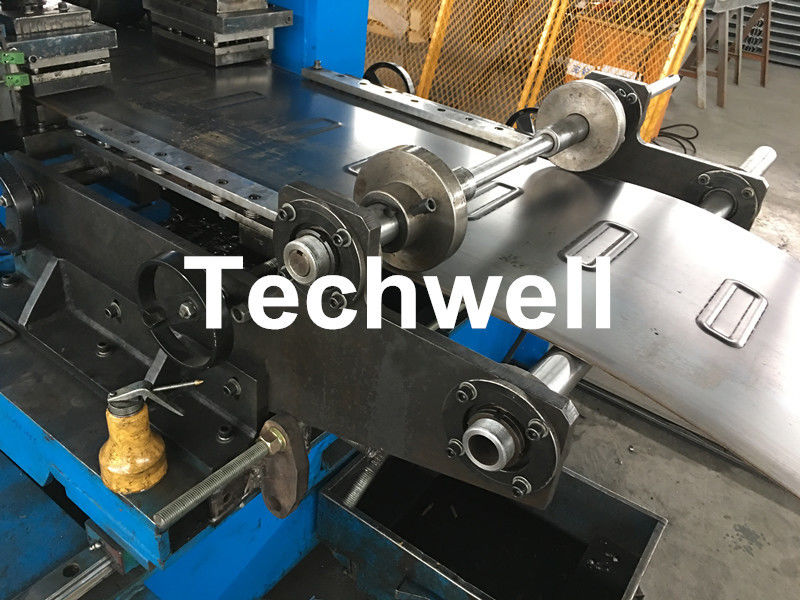

0-15m/Min het Broodje die van de kabelladder Machine met Panasonic-PLC Frequentiecontrole vormen 0

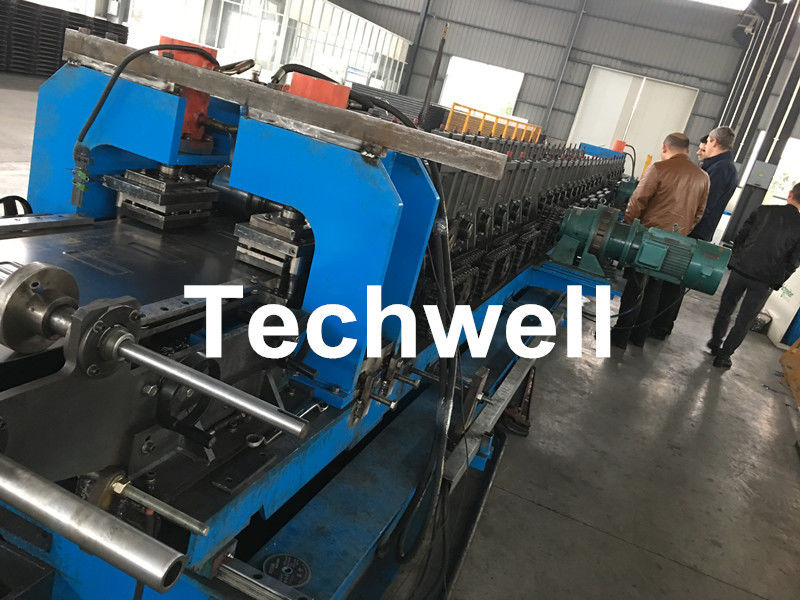

0-15m/Min het Broodje die van de kabelladder Machine met Panasonic-PLC Frequentiecontrole vormen 1



   Belangrijkste onderdelen



  • Hydraulische Decoiler - 1 eenheid
  • Nivellerend Apparaat - 1 eenheid
  • Het servo Voeden - 1 eenheid
  • Hydraulische pre-Slaat - 1 eenheid
  • Hoofdbroodje die Machine vormen - 1 eenheid
  • Hydraulisch Knipsel -1 eenheid
  • PLC Elektrocontroleraad - 1 eenheid
  • Hydraulische Posten - 1 eenheid
  • De looppas dient uit in - 1 eenheid

   Werkende Stroomgrafiek



Decoiling - Het leiden & het Nivelleren - Ponsen - Broodje het Vormen zich - Hydraulisch Knipsel - Eindlijst



   Toepassingen



Kabeldienblad, kabelladder, kabelprofiel, dienbladprofiel



   Meer Machinebeelden

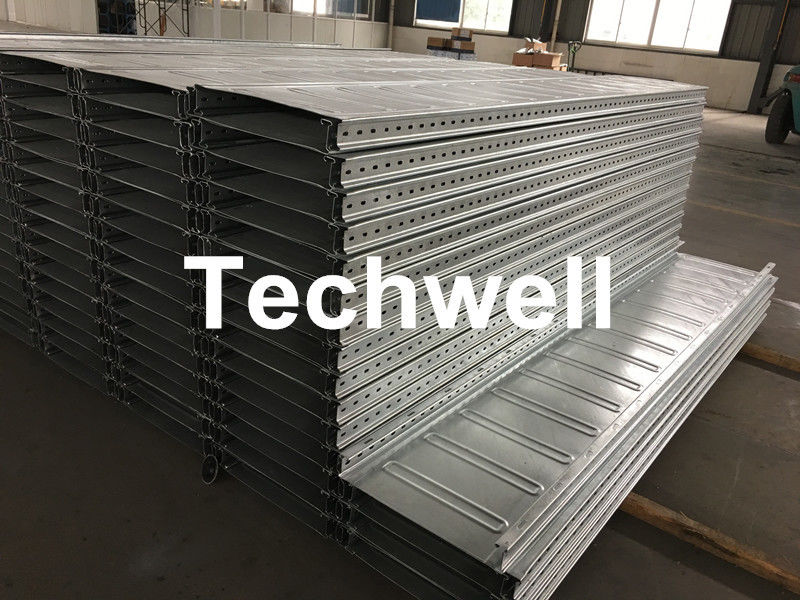

0-15m/Min het Broodje die van de kabelladder Machine met Panasonic-PLC Frequentiecontrole vormen 2
