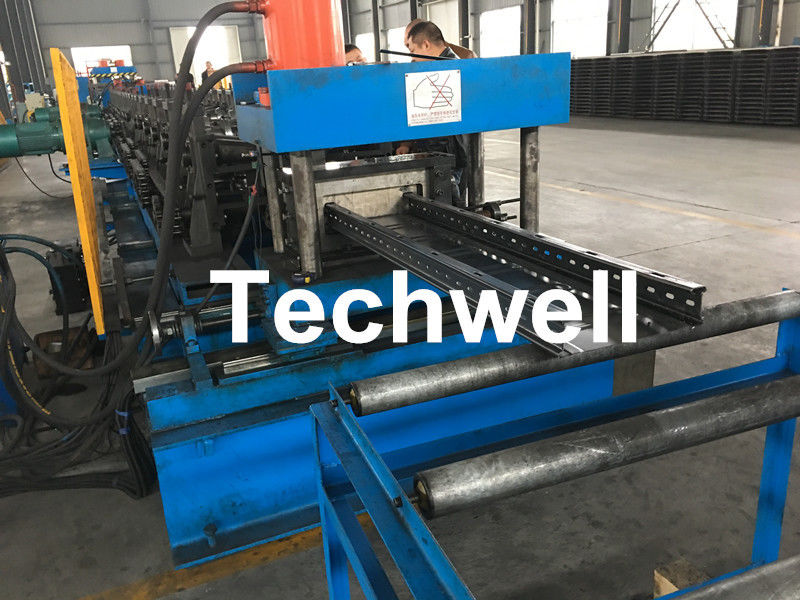

Name: GCr dooft het Broodje van het de Kabeldienblad van de Behandelingsrol Vormt Machine met de Machine van de Ponsenpers
Brand: Wuxi Techwell Machinery Co., Ltd
SKU: Tw-CBT300
Availability: InStock

Huis > PRODUCTEN > Kabelgoot Roll vormmachine >

GCr dooft het Broodje van het de Kabeldienblad van de Behandelingsrol Vormt Machine met de Machine van de Ponsenpers

Kabel lade vormen Machine

Kabeldienblad die Machine maken

Plaats van herkomst:

China

Merknaam:

TECHWELL

Certificering:

CE, ISO

Modelnummer:

Tw-CBT300

Contacteer ons

Verzoek om een Citaat

GCr dooft het Broodje van het de Kabeldienblad van de Behandelingsrol Vormt Machine met de Machine van de Ponsenpers

Productdetails

Rolposten:

20 posten

Breedte van het profiel:

100600mm

Rolling snelheid:

015m/min

Rolmateriaal:

Hoogwaardig GCr15-Staal, en Roloppervlakte met Hard Chrome ≥ 0.05mm

Machinekader:

Hoogwaardig gelast staal en aanmakende behandeling

Schachtdiameter:

80mm

Verwante Producten

De prekabel Tray Bending Machine 80mm van de Knipselpers Schacht

Krijg Beste Prijs

18 Posten 2.5mm Kabel Tray Roll Forming Machine With Hydraulische Decoiler

Krijg Beste Prijs

Video

Koolstofstaal 15m/Min 2.5mm Kabel Tray Making Machine

Krijg Beste Prijs

Video

Stevige bodem 2.0mm Geperforeerde Kabel Tray Roll Forming Machine

Krijg Beste Prijs

Contacteer ons

86-510-83133431

monica@wxtechwell.com

86-510-83133431

Contact nu

Productomschrijving

GCr dooft het Broodje van het de Kabelprofiel van de Behandelingsrol Vormt Machine met de Machine van de Ponsenpers voor 100600mm Breedte

Hoofdspecificaties

Nr		Technische Beschrijvingen	Opmerking
1	Hydraulische Decoiler	Decoilertype	Hydraulische decoiler
		Gewichtscapaciteit van decoiler	7 ton
		Elektrische het bevrijden rol, het hydraulische uitbreiden zich, spanning
		Motormacht	5.5KW
		Hydraulisch systeemmacht	4.0KW
2	7 rol Nivellerende Machine	Nivellerend apparaat	2 rollensnuifje het voeden, 7 rollen het nivelleren
		Nivellerende roldiameter	ongeveer Φ 90 mm
		Nivellerend rolmateriaal	hoogwaardige 40Cr
		Thermische behandeling van het nivelleren van rol	de oppervlakte hallo-Frequentie dooft behandeling
		Nivellerende motormacht	4.0KW
3	Servo het Voeden Machine	Servomotormacht	3.0KW
3	Servo het Voeden Machine	Om nauwkeurig te eisen voed het blad in ponsenmachine volgens het vastgestelde programma
4	Hydraulische pre-Slaat Machine	Ponsenmatrijs	Cr12 Mov, het doven procédé
		De grootte van de ponsenmatrijs	volgens tekening
		Ponsenmacht	15KW
		Ponsen door PLC wordt gecontroleerd die
5	Hoofdbroodje die Machine vormen	Grondstof	GI of Koolstofstaal
		Roldikte	1.02.5mm
		Roltribunes	ong. 18 posten
		Type van het vormen van machine	Kettingstransmissie
		Rolmateriaal	hoogwaardig GCr15-staal, en roloppervlakte met hard chroom ≥ 0.05mm
		Schachtdiameter	¢75mm
		Materiaal van Schacht	40Cr hoogwaardige Staal aanmakende behandeling (HB220-260)
		Motormacht	15 kW
		Scherp type	Hydrauluicknipsel
		Hydraulische macht	15 kW
		Het vormen van snelheid	ongeveer 0-15m/min
6	Hydraulische Scherpe & Hydraulische Post	Scherp type	Hydraulisch post-Knipsel
		Scherp bladmateriaal	Cr12Mov, doof behandeling, HRC58-62
		Hydraulische macht	15 kW
		Lengte het meten	Het automatische codeurlengte meten
		Tolerantie van lengte	+/-1.5mm voor elk stukeindproduct
		Codeur	OMRON-Merk
7	Elektrosysteem	PLC	PANASONIC-Merk
		Omschakelaar	YASKAWA merk
		Touch screen	PANASONICE
		Bewerkingstype	Touch screen & Knoop
8	Hydraulische Post	Hydraulische post	Beroemd Chinees merk
9	Steunlijsten	Lijsttype	Eenvoudig nonpowertype
9	Steunlijsten	Functie	Om de gebeëindigde golfpanelen te steunen

Het Profieltekening van het kabeldienblad

GCr dooft het Broodje van het de Kabeldienblad van de Behandelingsrol Vormt Machine met de Machine van de Ponsenpers 0

Belangrijkste onderdelen

Hydraulische Decoiler - 1 eenheid
Nivellerend Apparaat - 1 eenheid
Het servo Voeden - 1 eenheid
Hydraulische pre-Slaat - 1 eenheid
Hoofdbroodje die Machine vormen - 1 eenheid
Hydraulisch Knipsel -1 eenheid
PLC Elektrocontroleraad - 1 eenheid
Hydraulische Posten - 1 eenheid
De looppas dient uit in - 1 eenheid

Werkende Stroomgrafiek

Decoiling - Het leiden & het Nivelleren - Ponsen - Broodje het Vormen zich - Hydraulisch Knipsel - Eindlijst

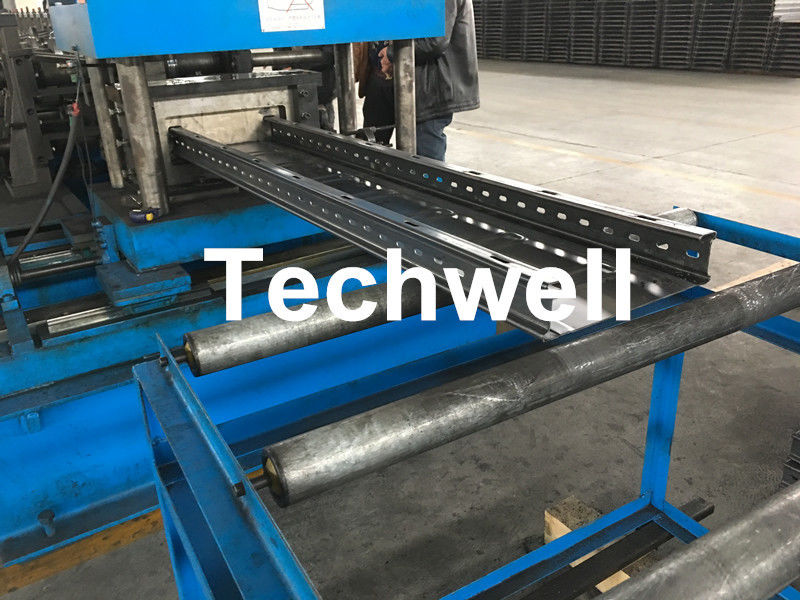

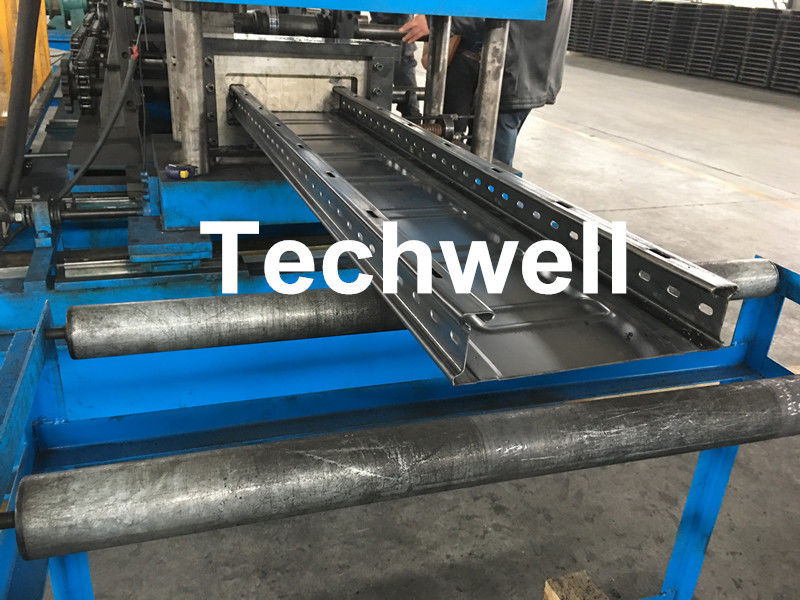

De gebeëindigde Beelden van het Kabeldienblad

GCr dooft het Broodje van het de Kabeldienblad van de Behandelingsrol Vormt Machine met de Machine van de Ponsenpers 1

Toepassingen

Kabeldienblad, kabelladder, kabelprofiel, dienbladprofiel

Concurrentievoordelen

Hoog - kwaliteit
Betrouwbaar
Duurzaam
Redelijke Prijs
Goed na de Dienst
1 jaargarantie
Meer dan 10 Jaar Ervarings

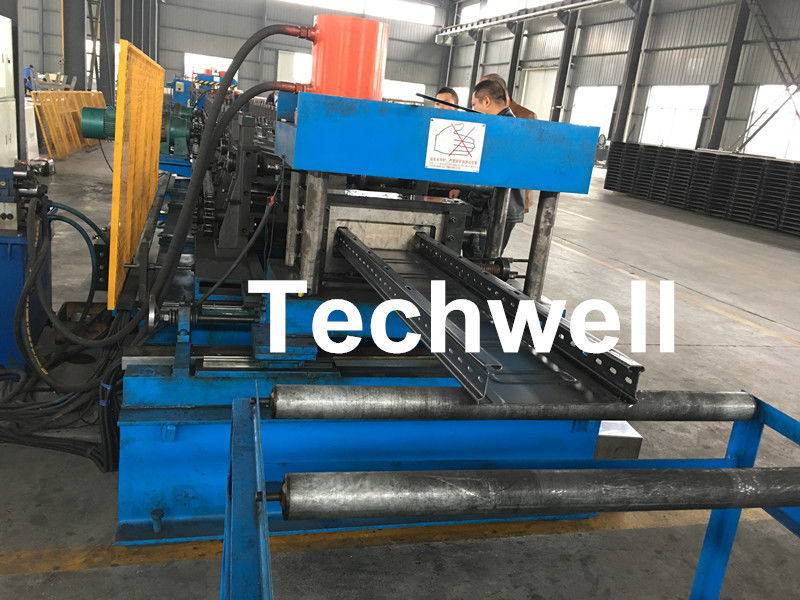

Meer Machinebeelden

GCr dooft het Broodje van het de Kabeldienblad van de Behandelingsrol Vormt Machine met de Machine van de Ponsenpers 2
