De gegalvaniseerde Staal/PPGI-Machines van de het Broodjesvorm van het Gidsspoor met Hydraulisch Ponsenapparaat

Plaats van herkomst China
Merknaam TECHWELL
Certificering CE, ISO
Modelnummer Tw-GDA008
Min. bestelaantal 1 set
Prijs Contact Us
Verpakking Details standaard verpakking
Levertijd 55-65 werkdagen
Betalingscondities 40% T/T vooraf, 60% T/T vóór verzending
Levering vermogen 20 reeksen

Contacteer me voor vrije steekproeven en coupons.

Whatsapp:0086 18588475571

wechatten: 0086 18588475571

Skypen: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
grondstof Gegalvaniseerd staal, koolstofstaal Rolmateriaal GCr15 staal, oppervlakte met 0.05mm hard chroom met een laag dat wordt bedekt dat
Scherpe Tolerantie +/-1.5mm Het vormen van Posten Ongeveer 16 posten (hang van definitief profiel af)
Het werk snelheid 015m/min Aandrijvingstype Kettingoverbrenging
Hoog licht

Roll voormalige Machine

,

Rolvormen Apparatuur

Laat een bericht achter
Productomschrijving

0-15m/min vormt Snelheid, Het Broodje die van het de Gidsspoor van de Kettingoverbrengingstransmissie Machine met Hydraulisch Ponsenapparaat vormen



   Hoofdspecificaties



1). 3 ton Handdecoiler



1. Decoilertype: Handtype decoiler

2. Gewichtscapaciteit van decoiler: 3Ton

3. Het hand uitbreiden zich

4. Het passieve ontrollen zich

5. I.D: 508mm, 610mm



2). Voedend & Nivellerend Apparaat





0-15m/min vormt Snelheid, Het Broodje die van het de Gidsspoor van de Kettingoverbrengingstransmissie Machine met Hydraulisch Ponsenapparaat vormen





1. Functie: Het wordt gebruikt om het hoofd van rol en voer van de het vormen zich machine vrij te geven, makend de rol recht en vlak na het decoiling.



3). Het Broodje die van het gidsspoor Machine vormen



1. Het bestaat uit machinekader, transmissiedelen en het vormen van rollen enz.

2. Materiële Dikte: 1.03.0mm

3. Het vormen van Materieel Type: Gegalvaniseerd staal, PPGI

4. De Tribune van het machinekader: Gelast structureel staal met schot het vernietigen behandeling

5. Schachtdiameter: 75mm

6. Materiaal van Schacht: Hoogwaardig 45#-staal met thermische behandeling

7. Rolmateriaal: Hoogwaardige GCr15, modelstaal, allen behandeld door CNC nauwkeurige machines, HRC50-54

8. Het vormen van Posten: ongeveer 17 posten (hang van definitief ontwerp af)

9. Het vormen van Snelheid: 0-15m/min

10. Het vormen van Motor: 11KW

11. Het vormen van Structuur: Het leiden van kolom

12. Transmissie: kettingoverbrenging

13. Pas manueel de ruimten aan en de rollen kunnen blad van verschillende dikte in een waaier uitvaardigen.



4). Ponsenapparaat



1. Ponsentype: Hydraulisch ponsen

2. De Grootte van de ponsenvorm: Volgens tekening

3. Hydraulische Macht: 5.5KW



5). Scherp Apparaat



1. Scherp Type: Hydraulisch knipsel

2. Scherp Matrijzenmateriaal: Cr12Mov

3. Scherpe Tolerantie: +/-1.5mm



6). PLC Controlesysteem



1. Keurt PLC controletechnologie goed, past de frequentie snelheidstechnologie aan, realiseert de automatische productie.

2. Verstrek het goede mens en machinescherm, dat de partijen, de plaatlengte, en de hoeveelheid kan plaatsen.

3. Bewerkingstype: Wat betreft het scherm + Knoop

4. Het gebruiken van codeur om het aantal te berekenen en het meten van de lengte

5. Elektrocontrole: PLC het systeem van de frequentiecontrole met touch screen

6. PLC: PANASONIC-Merk

7. Codeur: OMRON-Merk

8. Grootte van PLC controleraad: 700mm (l) x (h) x 1000mm 300mm (w)



7). Eindlijst



1. Het wordt gebruikt om de gebeëindigde panelen te steunen

2. De lijst die wij is 2 stukken met lengte van 2000mm hebben geleverd, kan het panelen met 10000mm bij normale voorwaarde steunen

3. Het kader van verdediger wordt gelast door vierkant-staal

4. Het eenvoudige type van niet-machtslijst



   De Tekening van het verwijzingsprofiel

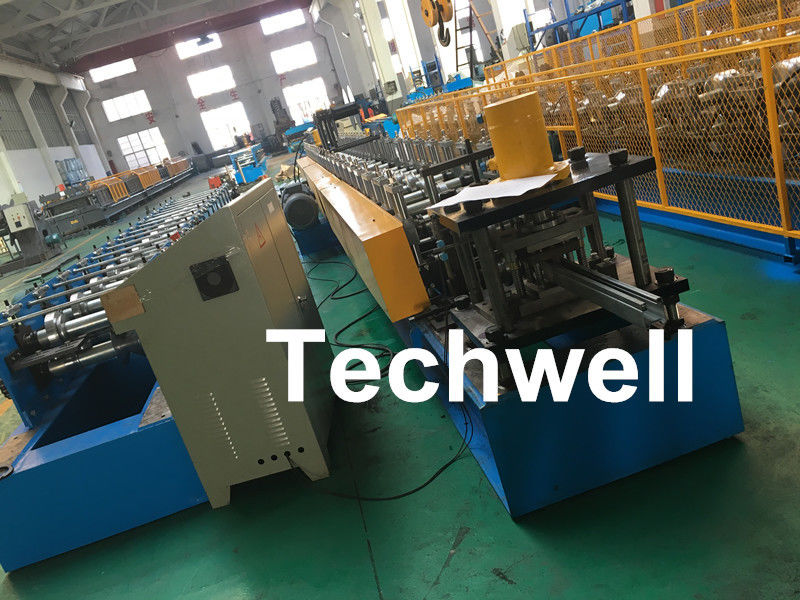

De gegalvaniseerde Staal/PPGI-Machines van de het Broodjesvorm van het Gidsspoor met Hydraulisch Ponsenapparaat 0

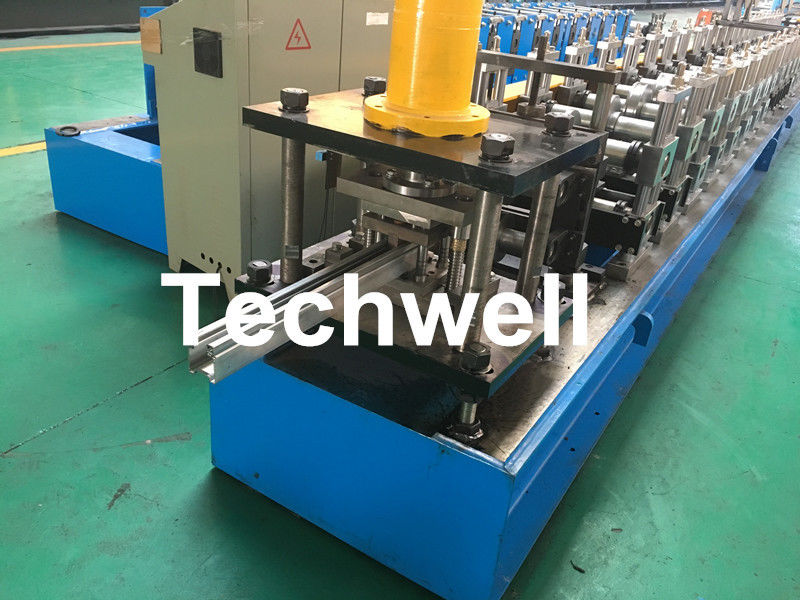

De gegalvaniseerde Staal/PPGI-Machines van de het Broodjesvorm van het Gidsspoor met Hydraulisch Ponsenapparaat 1

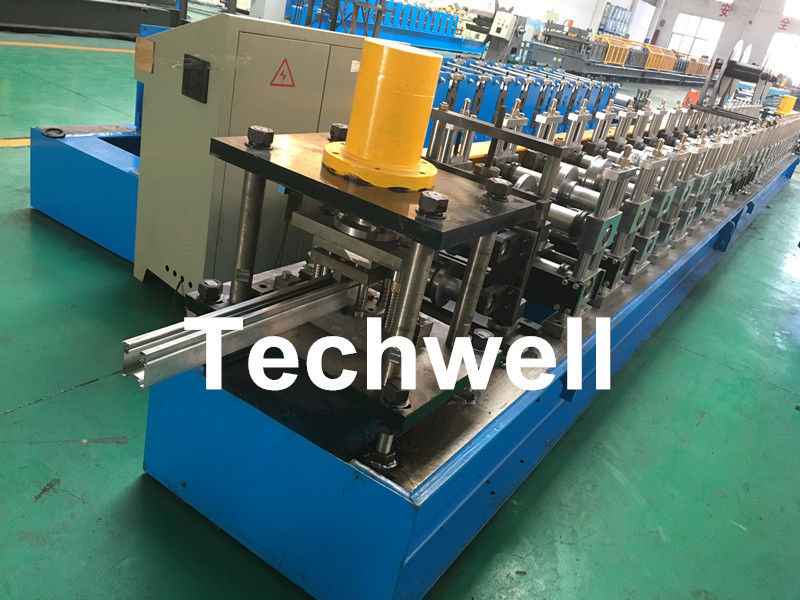

De gegalvaniseerde Staal/PPGI-Machines van de het Broodjesvorm van het Gidsspoor met Hydraulisch Ponsenapparaat 2





   Het werk Stroom



Decoiler - Het voeden en het Nivelleren - Het hoofdbroodje Vormen zich - Hydraulisch Ponsen - Besnoeiing-aan-lengte -

De looppas dient uit in



   Belangrijkste onderdelen



  • Decoiler/Uncoiler -1 eenheid
  • Voedend & Nivellerend Apparaat -1 eenheid
  • Hoofdbroodje die Machine vormen -1 eenheid
  • Hydraulisch Ponsenapparaat -1 eenheid
  • Scherp Apparaat-1 eenheid
  • Hydraulische Post-1 eenheid
  • PLC Elektrocontroleraad -1 eenheid
  • Eindlijst-1 eenheid



   Concurrentievoordelen



  • Hoog - kwaliteit
  • Redelijke Prijs
  • Goed na de Dienst
  • 1 jaargarantie
  • Meer dan 10 Jaar Ervarings



   Meer Machinebeelden

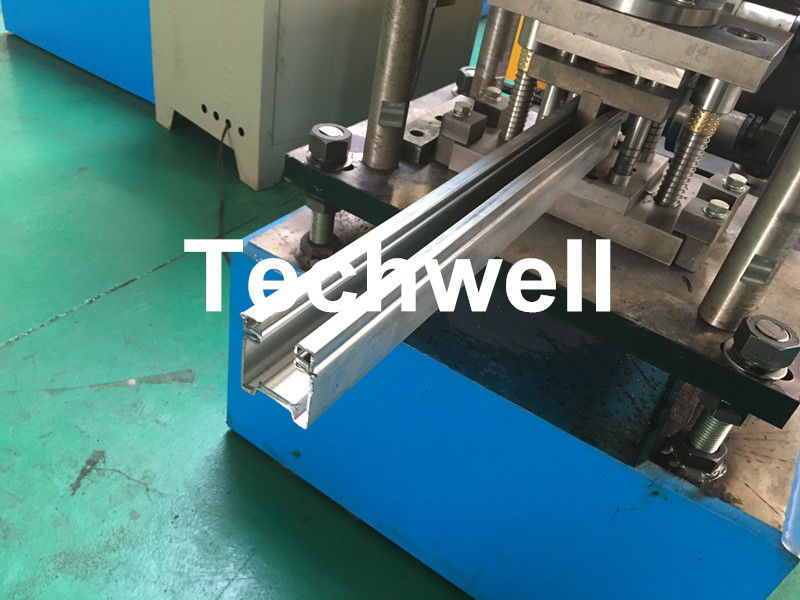

De gegalvaniseerde Staal/PPGI-Machines van de het Broodjesvorm van het Gidsspoor met Hydraulisch Ponsenapparaat 3
