PLC de Controle walst het Vormen van Machine koud Makend Regenwatergoot het Vormen van Machine rollen

PLC het Controlesysteem walst het Vormen van Machine om het Broodje van de Regenwatergoot Te maken Vormt koud Machine

   Samenvatting van Gootmachine

• Dit broodje dat machines vormt keurt het materiaal van de rolproductie goed om downpipe door 3 Ton handdecoiler, snuifje het voeden, hoofdbroodje vormt deel, Hydraulisch knipsel, hydraulische post, PLC controlesysteem, en niet-Machtstype steunlijst te vormen.
• De gehele machine keurt PLC controle, AC snelheidscontrole door de technologie van de frequentieomschakelaar goed, om ononderbroken autoproductie te realiseren, die de het best gewenste machines in staalstructuur is en het metaal het vormen van de machinesindustrie koudwalst.
• Het vormen van Snelheid: ongeveer 0-15 m/min (exclusief scherpe tijd);

   De hoofd Technische Parameters van Goot rollen Eerstgenoemde

1). 3Ton handdecoiler

1. Decoilertype: Handtype decoiler

2. Gewichtscapaciteit van decoiler: 3Ton

3. Het hand uitbreiden zich

4. Het passieve ontrollen zich

5. 508mm, 610mm

2). Hoofdbroodje dat Deel vormt

1. Het vormen van Mateial-Dikte: 0.40.8mm

2. Het vormen van Materieel Type: PPGI, Aluminium

3. Machinekader: hoogwaardig gelast staal en aanmakende behandeling

4. Het vormen van Structuur: Leidend kolom + Diablokken

5. Het vormen van Motor: 5.5KW

6. Schachtmateriaal: 45# hoogwaardige staal aanmakende behandeling (HB220-260)

7. Schachtdiameter: 65mm

8. Het dragen: HRB-lager (Hoogste Chinees merk)

9. Rolmateriaal: 45# hoogwaardig staal, en roloppervlakte met hard chroom ≥ 0.05mm

10. Het vormen van Snelheid: Ongeveer 0-15m/min (exclusief scherpe tijd)

11. Het vormen van Posten: Ongeveer 16 posten

3). Hydraulische Scherpe & Hydraulische Post

1. Scherp Type: Hydraulisch knipsel dat na broodje, braam-Vrij knipsel vormt zich

2. Wanneer het snijden, Machineeinde

3. Scherpe bladen: 1SET

4. Scherp bladmateriaal: Cr12Mov, doof behandeling, HRC58-62

5. Hydraulische Postmacht: 3KW

6. Hydraulische Druk: 10Mpa

7. Het Voltage van de solenoïdeklep: 24V (Veiligheidsvoltage)

8. Scherpe Tolerantie: +/-1.5mm

4). Elektrocontrolesysteem

1. Keurt PLC controletechnologie goed, past de frequentie snelheidstechnologie aan, realiseert de automatische productie.

2. Verstrek het goede mens en machinescherm, dat de partijen, de plaatlengte, en de hoeveelheid kan plaatsen.

3. Bewerkingstype: Wat betreft het scherm + Knoop

4. Het gebruiken van codeur om het aantal te berekenen en het meten van de lengte

5. Elektrocontrole: PLC het systeem van de frequentiecontrole met touch screen

6. PLC: PANASONIC-Merk

7. Codeur: OMRON-Merk

   De Tekening van het verwijzingsprofiel

   Belangrijkste onderdelen

• Decoiler/Uncoiler -1 eenheid
• Snuifje het Voeden -1 eenheid
• Het hoofdbroodje Vormen zich -1 eenheid
• Hydraulisch Knipsel-1 eenheid
• Hydraulische Post-1 eenheid
• Elektrocontroleraad-1 eenheid
• Eindlijst-1 eenheid

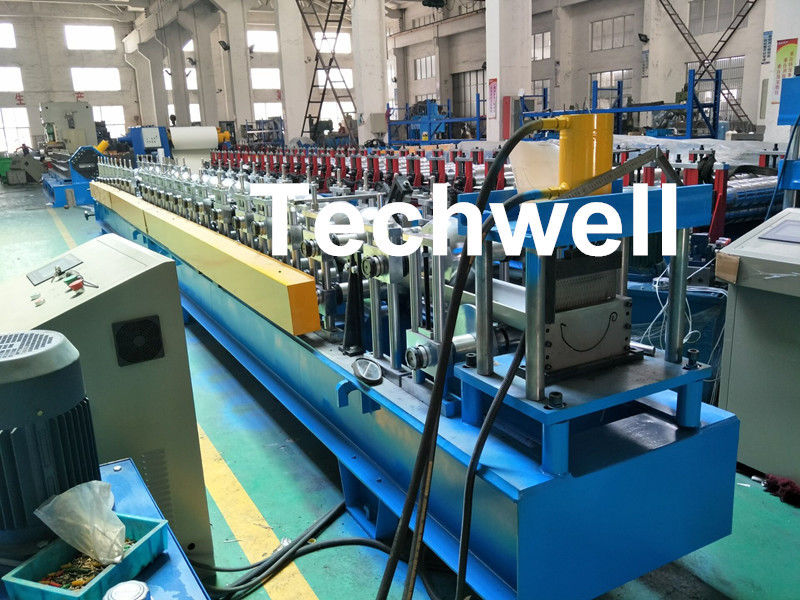

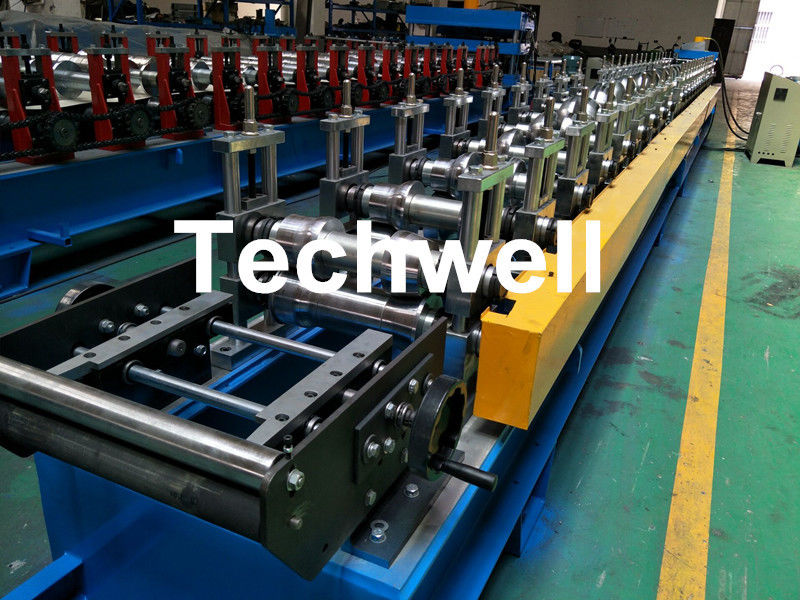

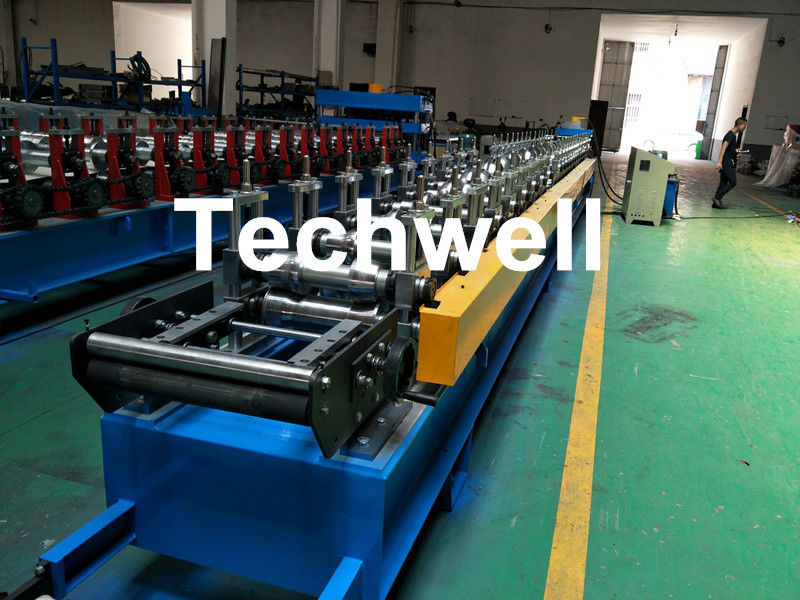

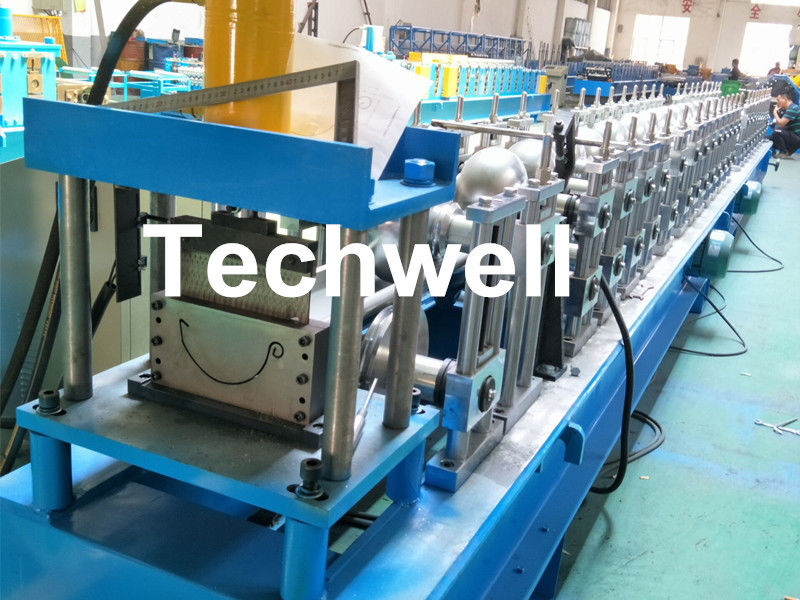

   Meer Machinebeelden
