Pu-het Broodje die van het de Deurlatje van de Schuimrolling shutter Machine met 0-15m/min vormen die Snelheid, het Type van Versnellingsbakaandrijving vormen

Pu-het Broodje die van het de Deurlatje van de Schuimrolling shutter Machine met 0-15m/min vormen die Snelheid, het Type van Versnellingsbakaandrijving vormen

Deurkozijn Roll vormmachine

Sluiterklep Roll vormmachine

Plaats van herkomst:

China

Merknaam:

TECHWELL

Certificering:

CE

Modelnummer:

Tw-PURD85

Contacteer ons

Verzoek om een Citaat
Productdetails
Roldikte:
0.20.8mm
Het vormen van Kaderstructuur:
leidende kolom
Aandrijvingstype:
Versnellingsbakaandrijving
Scherp type:
Servo vliegen-zaagknipsel
Hoofdmotormacht:
7.5KW
PLC:
PANASONIC-Merk
Productomschrijving

Pu-het Broodje die van het de Deurlatje van de Schuimrolling shutter Machine met 0-15m/Min vormen die Snelheid, het Type van Versnellingsbakaandrijving vormen



   Samenvatting van Pu-het Latje van de het Blinddeur van de Schuimrol



Dit broodje die machine vormen is voor het veroorzaken van de deur & het vensterlatjes van het aluminiumblind met schuim-gevuld, Onze Roll-forming volledige lijnen met bewerken geschikt om de schuimrolling shutterprofielen in verschillende grootte, het gealigneerde schuimen, ponsen en knipsel aan lengteverrichtingen te veroorzaken. Lijnen voor hoogte - de dichtheid of de lage dichtheid schuimde profielen.





   Hoofd Technische Specificaties



1). 3 ton Handdecoiler



  1. Decoilertype: Handtype decoiler

  2. Gewichtscapaciteit van decoiler: 3Ton

  3. Het hand uitbreiden zich

  4. Het passieve ontrollen zich

  5. I.D: 508mm, 610mm



2). Voedende Gids



  1. Functie: Het wordt gebruikt om het hoofd van rol en voer van de het vormen zich machine vrij te geven, makend de rol recht en vlak na het decoiling.



3). Hoofdpu-van de het Blinddeur van de Schuimrol het Latjemachine



  1. Het bestaat uit machinekader, transmissiedelen en het vormen van rollen enz.

  2. Materiële Dikte: 0.30.8mm

  3. Het vormen van Materieel Type: Aluminium, GI. Koolstofstaal

  4. De Tribune van het machinekader: Gelast structureel staal met schot het vernietigen behandeling

  5. Schachtdiameter: 40mm of 50mm

  6. Materiaal van Schacht: Hoogwaardig 45#-staal met thermische behandeling

  7. Rolmateriaal: Hoogwaardige GCr15, modelstaal, allen behandeld door CNC nauwkeurige machines, HRC50-54

  8. Het vormen van Posten: ongeveer 34 posten (hang van definitief ontwerp af)

  9. Het vormen van Snelheid: 0-15m/min

  10. Het vormen van Motor: 7.5KW

  11. Het vormen van Structuur: Het leiden van kolom

  12. Transmissie: Versnellingsbakaandrijving

  13. Pas manueel de ruimten aan en de rollen kunnen blad van verschillende dikte in een waaier uitvaardigen.



4). Pu-de Machine van het Injectieschuim



  1. Pu-Schuimmachine: Met twee groep „ISO/POLY“

  2. Lagedruk schuimende machine



5). Maak Apparaat recht



  1. Om het profiel recht te maken



6). Pneumatische Ponsenmachine



  1. Materiaal van Snijder: Cr12Mov, gedoofde HRC58-62

  2. Ononderbroken ponsen



7). Servo vliegen-Zaagknipsel



  1. Servo het volgen vliegen-zaagknipsel

  2. Scherpe Macht: 2.2KW

  3. Servomacht: 1.5KW



8). PLC Controlesysteem



  1. Keurt PLC controletechnologie goed, past de frequentie snelheidstechnologie aan, realiseert de automatische productie.

  2. Verstrek het goede mens en machinescherm, dat de partijen, de plaatlengte, en de hoeveelheid kan plaatsen.

  3. Bewerkingstype: Wat betreft het scherm + Knoop

  4. Het gebruiken van codeur om het aantal te berekenen en het meten van de lengte

  5. Elektrocontrole: PLC het systeem van de frequentiecontrole met touch screen

  6. PLC: PANASONIC-Merk

  7. Codeur: OMRON-Merk

  8. Grootte van PLC controleraad: 700mm (l) x (h) x 1000mm 300mm (w)



9). Eindlijst



  1. Het wordt gebruikt om de gebeëindigde panelen te steunen

  2. De lijst die wij is 2 stukken met lengte van 2000mm hebben geleverd, kan het panelen met 10000mm bij normale voorwaarde steunen

  3. Het kader van verdediger wordt gelast door vierkant-staal

  4. Het eenvoudige type van niet-machtslijst





   Belangrijkste onderdelen



Decoiler/Uncoiler 1 eenheid
Het voeden van Gids 1 eenheid
Hoofdbroodje die Machine vormen 1 eenheid
Het verwarmen Apparaat 1 eenheid
Pu-Injectie Schuimende Machine 1 eenheid
Pneumatisch Volgend Ponsen 1 eenheid
Servo vliegen-Zaagknipsel 1 eenheid
PLC Elektrocontroleraad 1 eenheid
De looppas steunt uit Lijst 1 eenheid





   Pu-de Profielen van het het Blindlatje van de Schuimrol



Pu-het Broodje die van het de Deurlatje van de Schuimrolling shutter Machine met 0-15m/min vormen die Snelheid, het Type van Versnellingsbakaandrijving vormen 0
Pu-het Broodje die van het de Deurlatje van de Schuimrolling shutter Machine met 0-15m/min vormen die Snelheid, het Type van Versnellingsbakaandrijving vormen 1





   Het werk Stroom van Pu-het Blind van de Schuimrol



Handdecoiler - Voedende Gids - Broodje het Vormen zich - Pu-de Machine van de Schuiminjectie - Maak Apparaat recht --



- Pneumatisch Ponsen - Servo vliegen-Zaagknipsel - De looppas dient uit in



Pu-het Broodje die van het de Deurlatje van de Schuimrolling shutter Machine met 0-15m/min vormen die Snelheid, het Type van Versnellingsbakaandrijving vormen 2

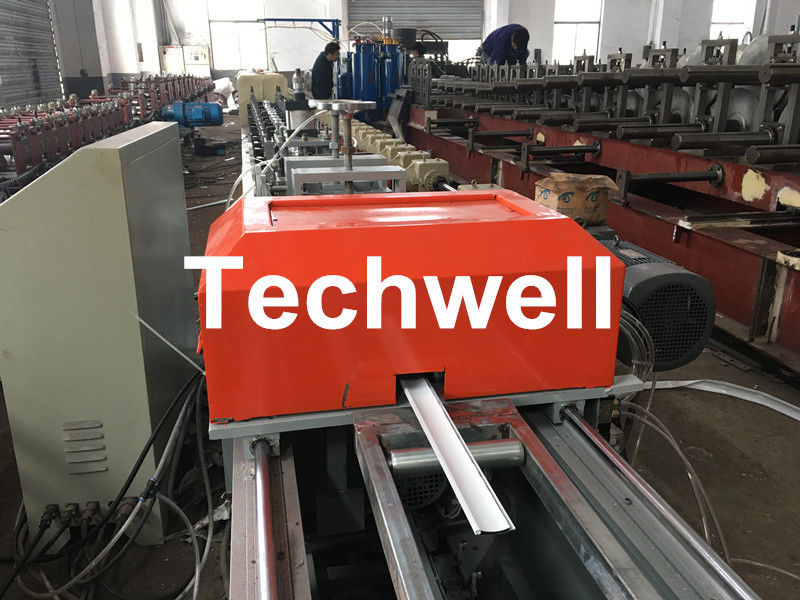

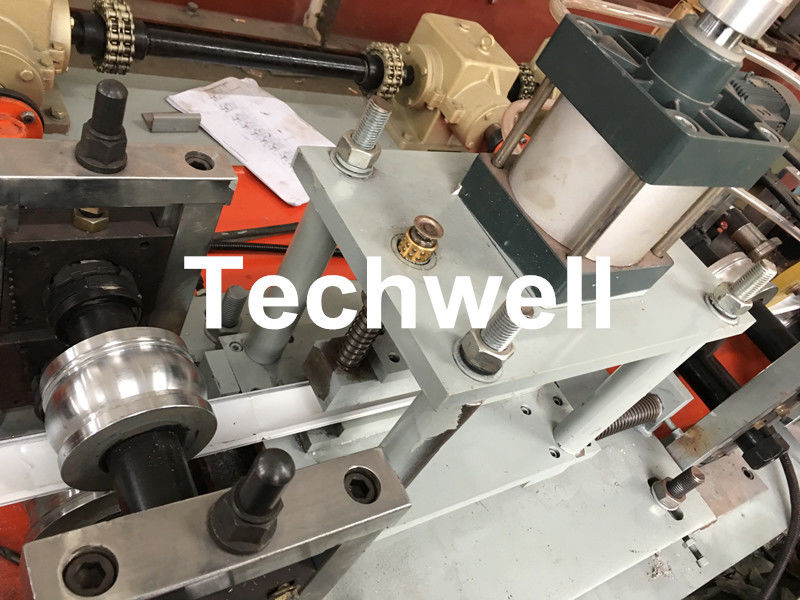

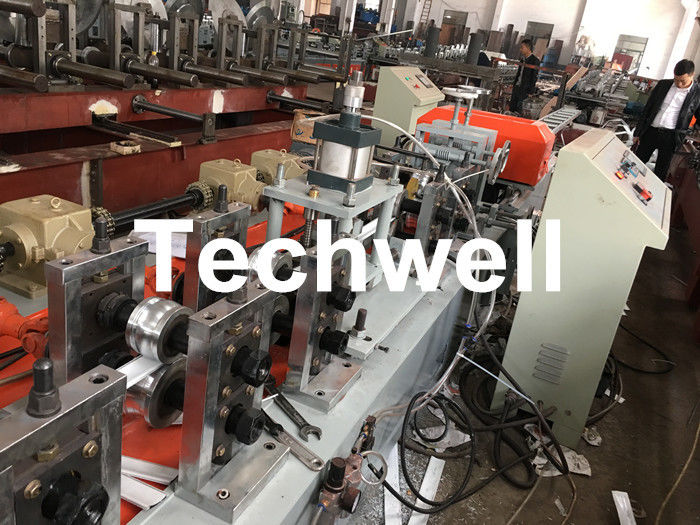

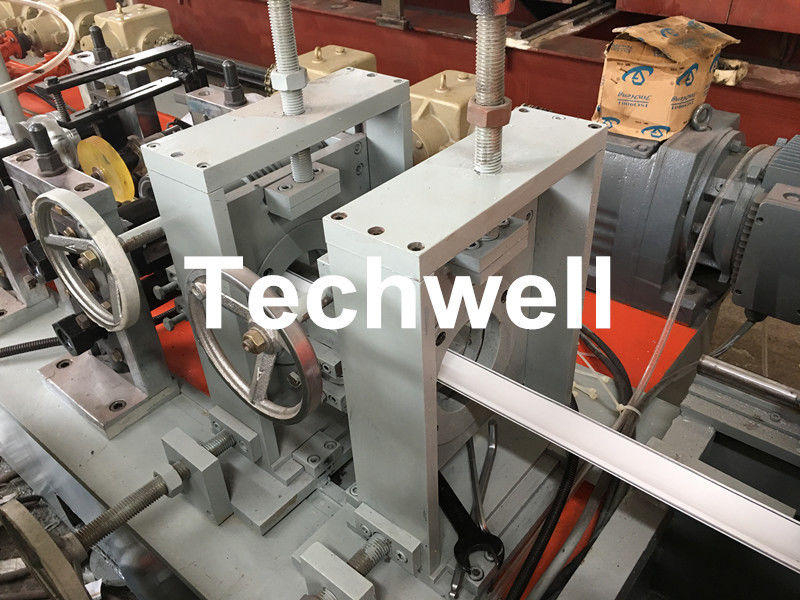

   Meer Machinebeelden



Pu-het Broodje die van het de Deurlatje van de Schuimrolling shutter Machine met 0-15m/min vormen die Snelheid, het Type van Versnellingsbakaandrijving vormen 3

Pu-het Broodje die van het de Deurlatje van de Schuimrolling shutter Machine met 0-15m/min vormen die Snelheid, het Type van Versnellingsbakaandrijving vormen 4
